MÒDUL 02 MECANITZACIÓ PER CONTROL NUMÈRIC
mec M02 modul 02 segons normativa.pdf Programació del mòdul
Com enviar les activitats de cnc Imprescindible llegir aquestes instruccions si vols que es puntuin les teves activitats de cnc
Cultura cnc El cnc és molt més que programar
Recursos web sobre cnc Fabricants, software, fòrums, etc Actualitzat a 2 de juliol de 2020
http://m.cncmanual.com Hi ha manuals CNC de moooolts llenguatges diferents. Segur que no sabies que hi havia tants llenguatges de programació. IMPRESSIONAT ÉS POC
Exercicis CAD-CNC Trobar coordenades X-Y

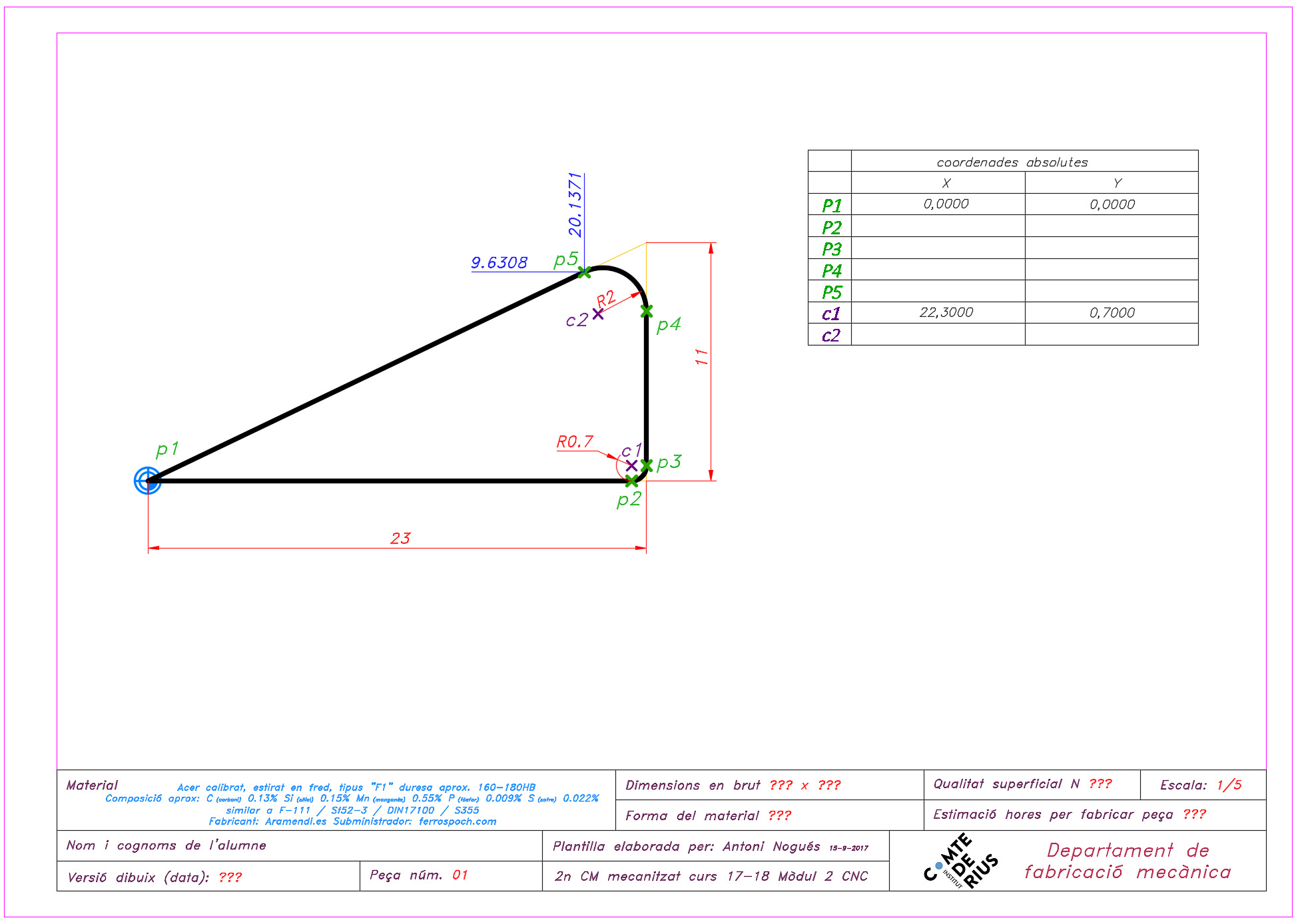

mec M02 exercici 01.jpg

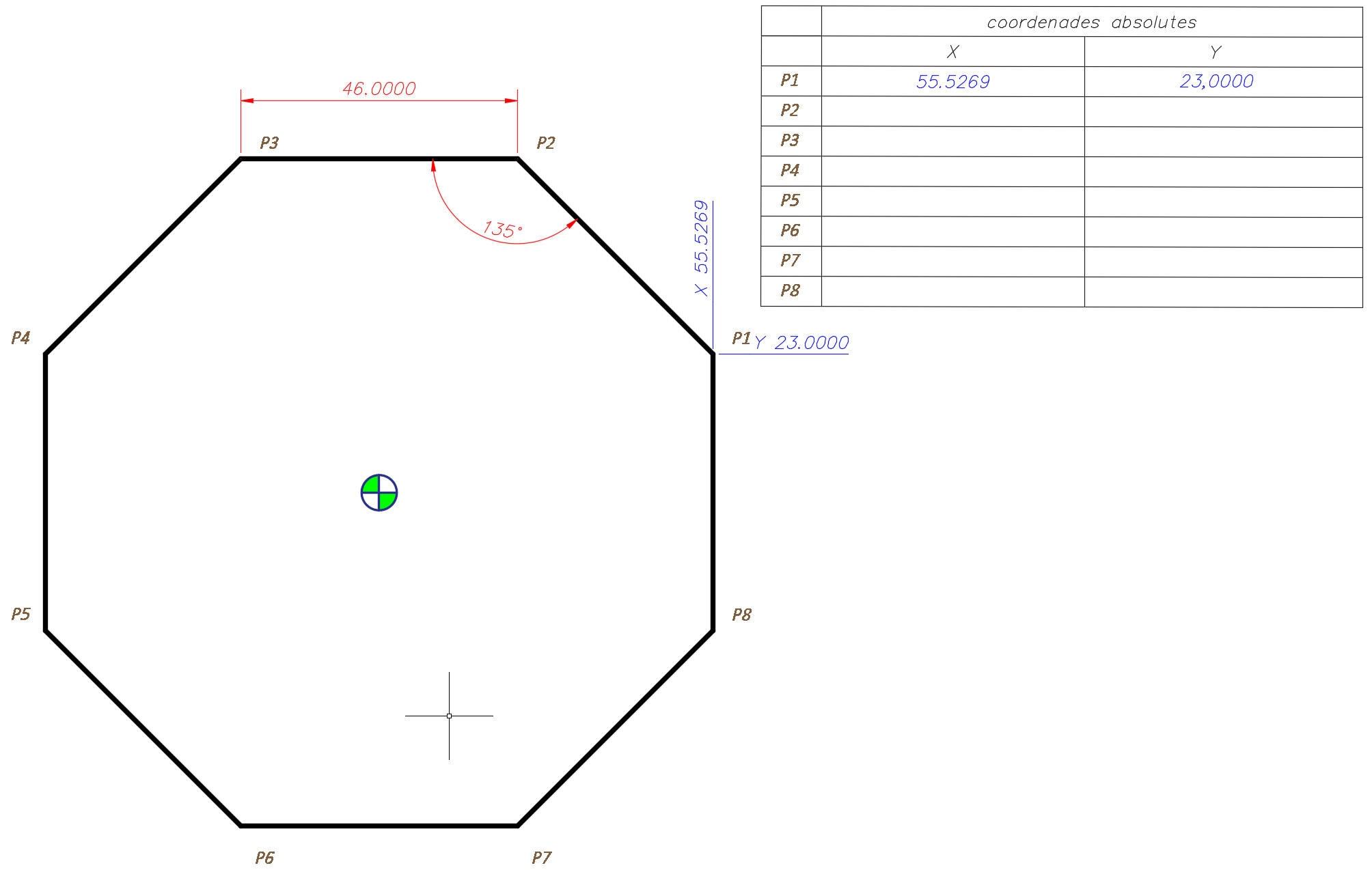

mec M02 exercici 02.jpg

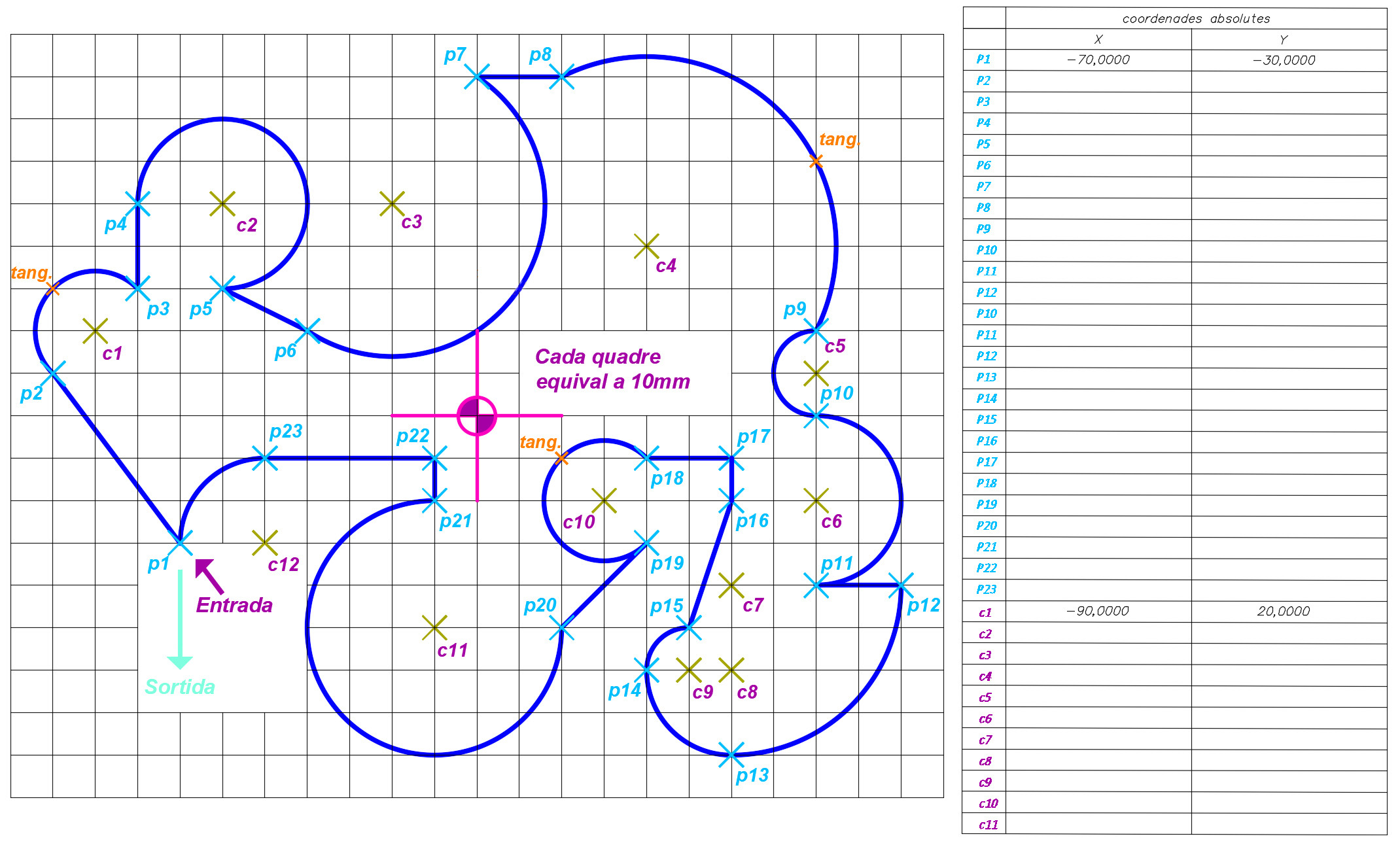

mec M02 exercici 03.jpg

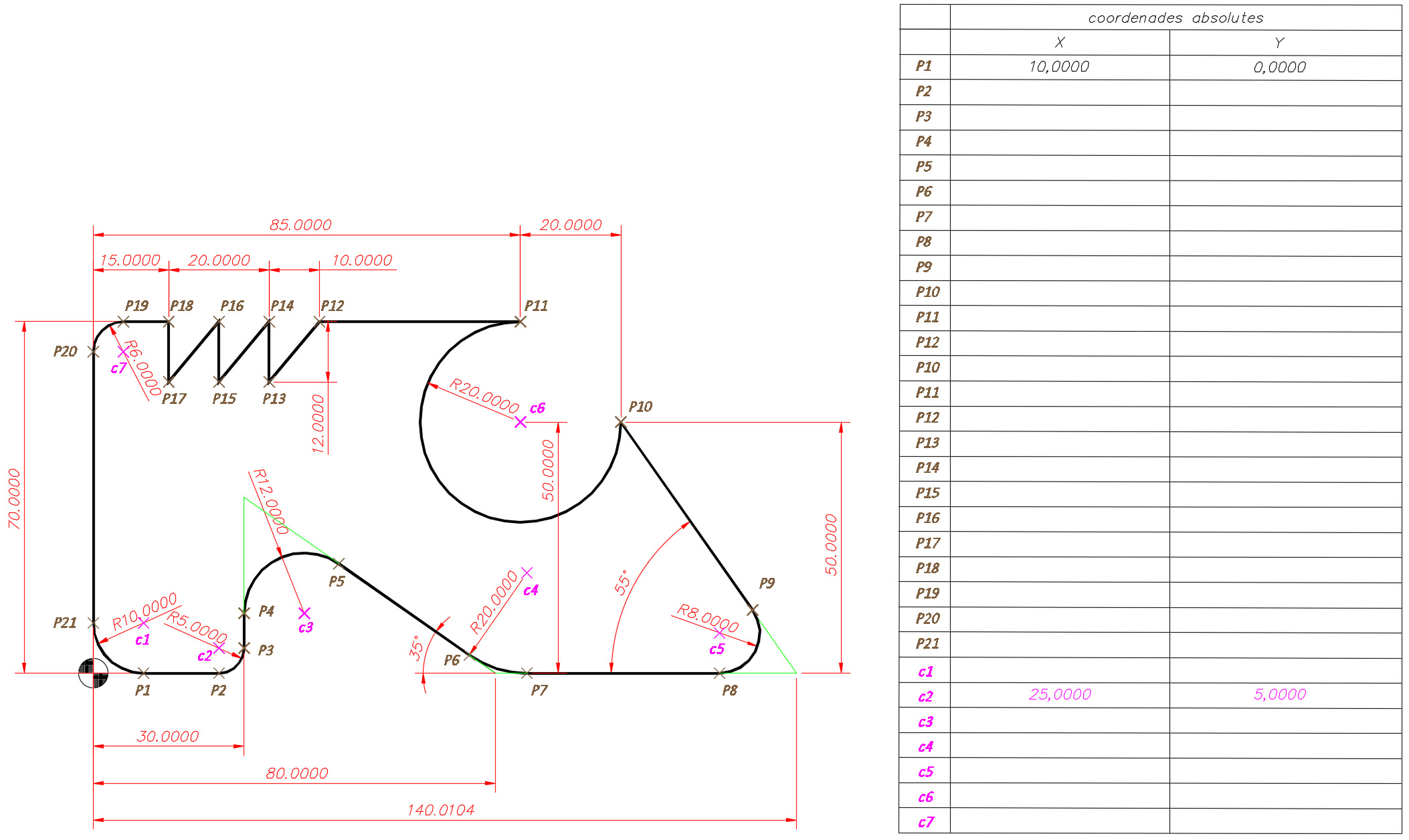

mec M02 exercici 04.jpg

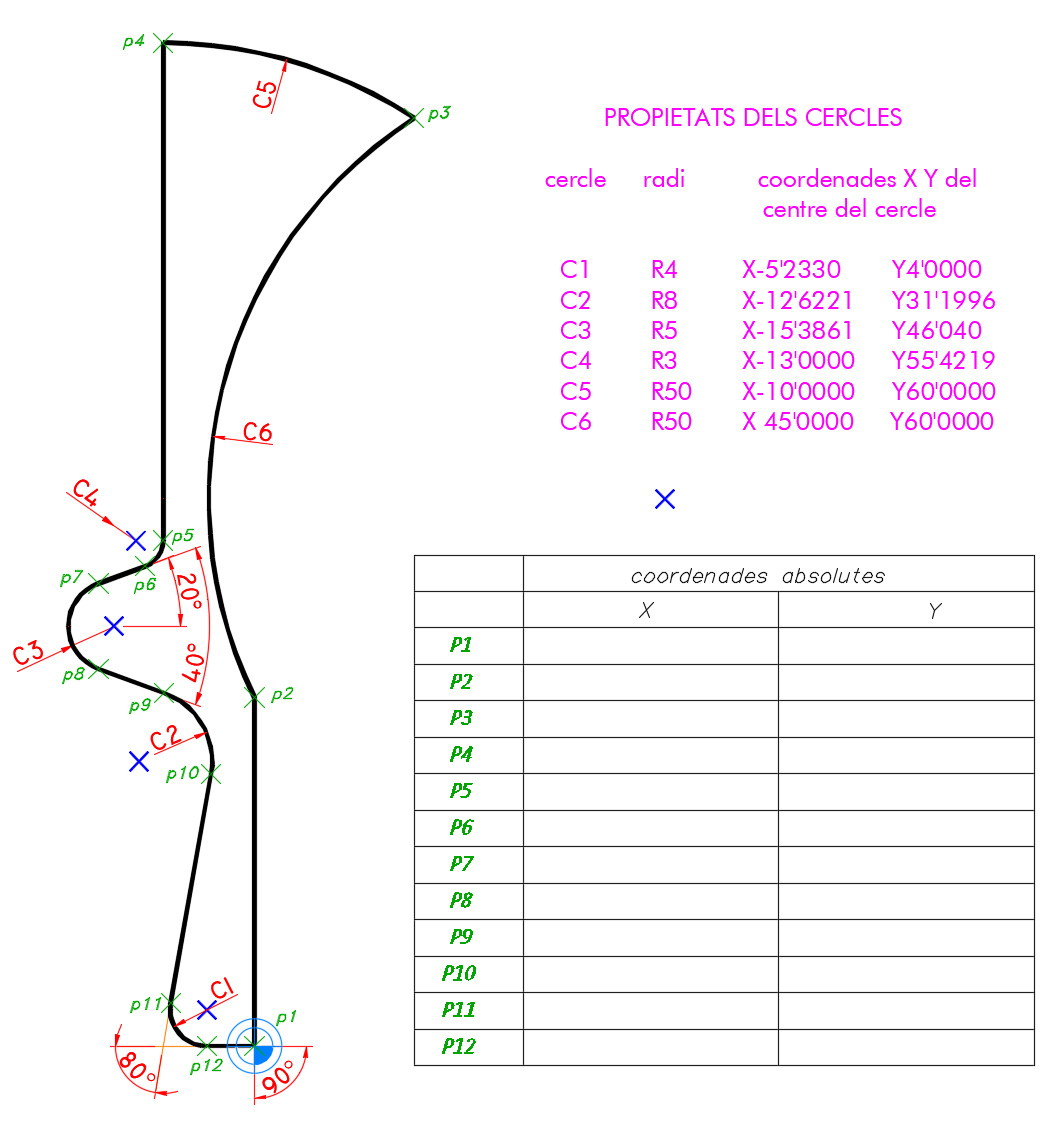

mec M02 exercici 05.jpg
MÒDUL 03 FABRICACIÓ PER ABRASIÓ, ELECTROEROSIÓ, TALL I CONFORMAT, I PROCESSOS ESPECIALS
Mòdul_03_segons_normativa.pdf Programació del mòdul
xxxxx.pdf Graella amb les assignacions de tasques de cada alumne
m07uf00-02.pdf Material que cal portar a l'aula taller
m07uf00-03.pdf Avís, molt important
M3 UF6 Processos de soldadura
exercici 01 soldadura (elèctrode revestit).pdf
exercici 02 soldadura (elèctrode revestit).pdf
exercici 03 soldadura (elèctrode revestit).pdf
MÒDUL 05 SISTEMES AUTOMATITZATS
Dossier compressors.pdf
Dossier pneumàtica.pdf
Dossier automatització industrial.pdf
Exercicis 01 a 08b dossier automatització ind.pdf
MÒDUL 11 SINTESI
mec M11 modul 11 segons normativa.pdf Programació del mòdul
Plànol trencanous.pdf L'exererci a desenvolupar en el mòdul de síntesi
605.pdf Indicacions per realitzar el full de procés.pdf
Interpretació i representació gràfica
Diferència entre tall i secció

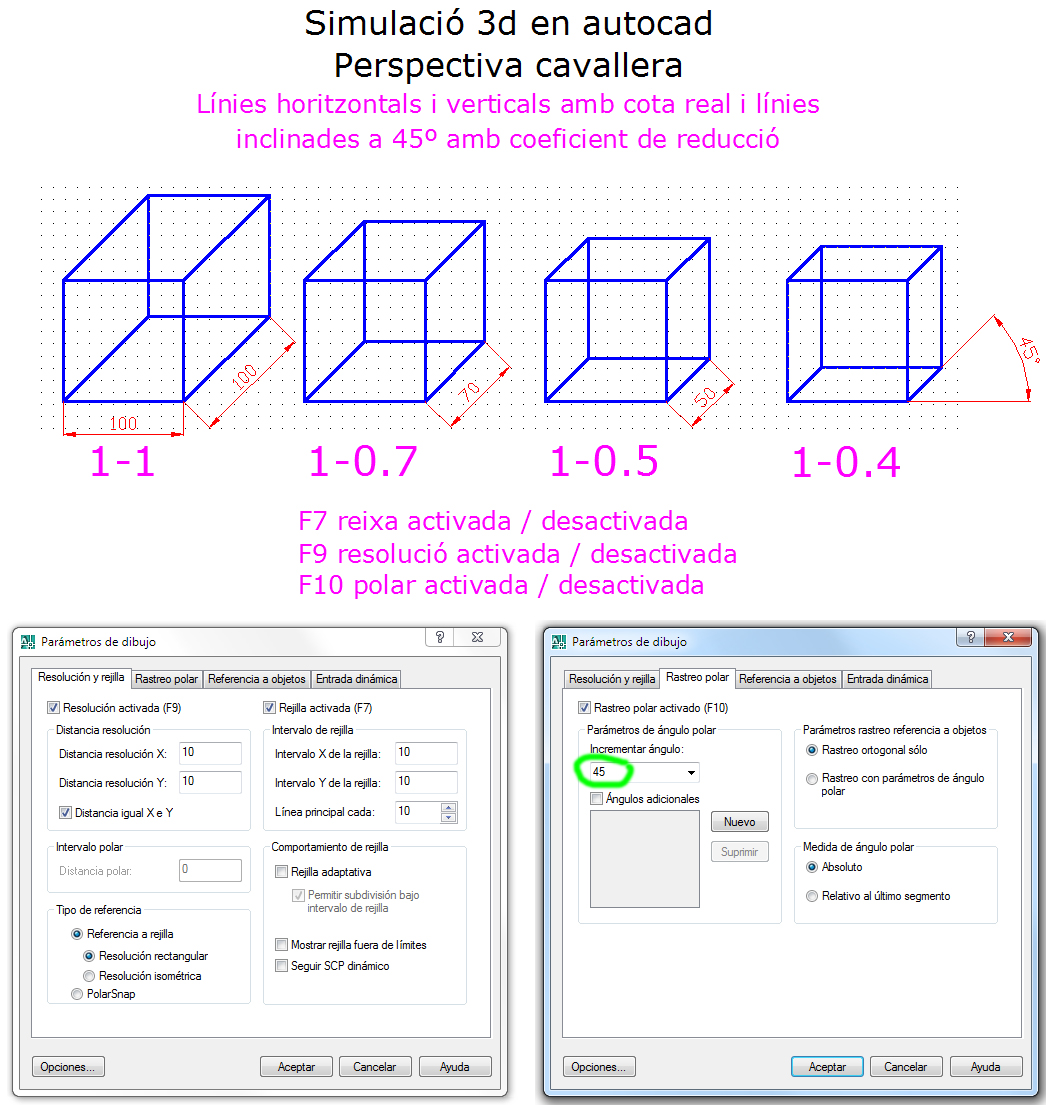

605.jpg Com dibuixar simuladament en 3d en Autocad®
Plantilles Autocad®
plantilla AutoCAD.zip Plantilla full procés format AutoCad 2013®
Referent a eines (tornejat, fresat, foradat) emprades en l'arrencament de ferritja
607.pdf Torn. Eines i plaquetes normalitzades, extret d'un catàleg tècnic de l'empresa Seco®
m07uf01-06.pdf torn. Com escollir l'eina, extret del llibre "Productividad en el mecanizado" de l'empresa Sandvik®
606.jpg Foradat. Mida broca punt (o centrar) en funció diàmetre peça. Extret d'un catàleg de l'empresa Hoffmann®
App per calcular mecanitzats (rpm, temps mecanitzat...) vàlida per a Android®, Apple® i pc Windows®, Dissenyada per l'empresa Walter® MOLT ÚTIL
