| Què
és el SADEX? |
|
Doncs
un sistema microcontrolat dissenyat pel tractament integral
de dades. |
|
Amb
el SADEX, un ordinador i el software apropiat, estarem capacitats
per la mesura, captació, control i regulació
de senyals analògiques i digitals. |
|
 |

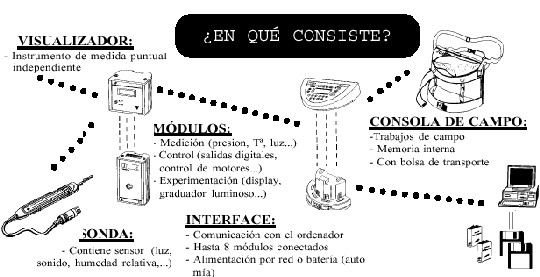

| Imatge
estreta de la revista "La ajuga de marear" de ALECOP. |
 |
| |
Quins
mòduls incorpora el SADEX? |
|
Codi |
Magnitud |
Sonda |
Unitat |
|
M
03 |
Velocitat
angular |
Tacòmetre |
rps
revolució/segon |
|
|
Interval
de mesura |
Resolució |
Precisió |
|
|
0
« 200 rps |
0,1
rps |
1
% |
|
Codi |
Magnitud |
Sonda |
Unitat |
|
M
06 |
Pressió
absoluta |
Manòmetre |
kPa
kilopascal |
|
|
Interval
de mesura |
Resolució |
Precisió |
|
|
0
« 200 kPa |
0,1
kPa |
0,5
% |
|
Codi |
Magnitud |
Sonda |
Unitat |
|
M
10 |
Nivell
de so |
Sonòmetre |
dB
decibel |
|
|
Interval
de mesura |
Resolució |
Precisió |
|
|
40
« 120 dB |
0,1
dB |
5
% |
|
Codi |
Magnitud |
Sonda |
Unitat |
|
M
17 |
Temperatura |
Termòmetre
(2) |
º
C grau centígrad |
|
|
Interval
de mesura |
Resolució |
Precisió |
|
|
-20
« 120 ºC |
0,1
ºC |
2
% |
|
Codi |
Magnitud |
Sonda |
Unitat |
|
M
19 |
Il·luminació |
Luxímetre |
lx
lux; klx kilolux |
|
|
Interval
de mesura |
Resolució |
Precisió |
|
|
0
« 200.000 lx |
1-100
lx |
5
% |
|
Codi |
Magnitud |
Sonda |
Unitat |
|
M
21 |
Nivell
d'oxigen |
Oxímetre |
%
de saturació |
|
|
Interval
de mesura |
Resolució |
Precisió |
|
|
0
« 200% (4-45ºC) |
0,1
% |
5
% |
|
Codi |
Magnitud |
Sonda |
Unitat |
|
M
23 |
Nivell
d'ions H+ (pH) |
pHmetre |
unitats
de pH |
|
|
Interval
de mesura |
Resolució |
Precisió |
|
|
0
« 14 unitats pH |
0,01 |
0,1
% |
|
Codi |
Magnitud |
Sonda |
Unitat |
|
M
24 |
Conductivitat |
Conductímetre |
mScm-1
microsiemens |
|
|
Interval
de mesura |
Resolució |
Precisió |
|
|
0
« 200.000 mScm-1 |
1-100
mScm-1 |
1
% |
|
Codi |
Magnitud |
Sonda |
Unitat |
|
M
26 |
Humitat
relativa |
Higròmetre |
%
de saturació |
|
|
Interval
de mesura |
Resolució |
Precisió |
|
|
0
« 100 % |
0,1
% |
3
- 7 % |
|
Codi |
Magnitud |
Sonda |
Unitat |
|
M
30 |
Intensitat |
Amperímetre |
A
Amper |
|
|
Interval
de mesura |
Resolució |
Precisió |
|
|
0
« 200 mA |
|
|
|
Codi |
Magnitud |
Sonda |
Unitat |
|
M
14 |
Diferència
de potencial |
Voltímetre |
V
Volt |
|
|
Interval
de mesura |
Resolució |
Precisió |
|
|
0
« 20 V |
|
|
|
|
Codi |
Mòdul |
Funció |
Tipus |
|
M
36 |
Entrades
digitals (8) |
Detectar
operadors: obert/tancat |
Control |
|
|
Sortida |
Tensió/corrent
màx |
|
|
|
Sortida
5V, 20mA |
24
V |
|
|
Codi |
Mòdul |
Funció |
Tipus |
|
M
37 |
Sortides
digitals (8) |
Activar
LEDs (senyalitzar) |
Control |
|
|
Sortida |
Tensió/corrent
màx |
|
|
|
Sortida
5V, 25mA |
No
alimentar |
|
|
Codi |
Mòdul |
Funció |
Tipus |
|
M
42 |
Relès
de dos contactes |
Doble
commutador |
Control |
|
|
Sortida |
Tensió/corrent
màx |
|
|
|
|
24
V; 1 A |
|
|
Codi |
Mòdul |
Funció |
Tipus |
|
M
43 |
Control
de motors |
Doble
clau d'encreuament |
Control |
|
|
Sortida |
Tensió/corrent
màx |
|
|
|
|
24
V; 1 A |
|
|
Codi |
Mòdul |
Funció |
Tipus |
|
MS
01 |
Display
+ brunzent |
Simular
dispositius de sortida |
Simulació |
|
|
Sortida
|
Tensió/corrent
màx |
|
|
|
|
24
V |
|
|
Codi |
Mòdul |
Funció |
Tipus |
|
MV
01 |
Visualitzador
(3) |
Visualitzar
mesures |
Visualitzar |
|
|
Sortida |
Tensió/corrent
màx |
|
|
|
|
Bateria
de 9V recarregable |
|
|
| Dependrà
del que vulguin fer amb el SADEX, si volem: |
Quin
software farem servir? |
| Captar
dades; Tractar-les qualitativa i quantitativament; Obtenir representacions
gràfiques de les dades; Elaborar i/o comprovar d'hipòtesis
de treball; .... |
Emprarem
el PROGRAMARI SADEX |
Tot
i què no és un dels objectius del curs aprendrem
a fer-lo servir. Per aprofundir en el seu coneixement teniu
un manual d'ajuda al CD-ROM Materials de Formació -
TECNOLOGIA - de la Subdirecció General de Formació
Permanent i Recursos Pedagògics del Departament d'Ensenyament
de la Generalitat de Catalunya. Com diu el seu autor, Alonso
Pallí i Aguilera: No es tracta, d'un manual redactat
de nou, si no simplement d'una edició en format Word
de la ajuda que acompanya al programari per a Windows, corregida,
actualitzada y reestructurada.
El el mateix CD-ROM podreu trobar el programa amb una fàcil
i guiada instal·lació. Si voleu una actualització
més recent podeu posar-vos en contacte amb en Joan
Busquets: |
Joan
Busquets
Aula de recursos de Tecnologia
http://www.xtec.es/aulatec
Tel. 936 920 660
Centre de Documentació i Experimentació en Ciències
i Tecnologia |
| |
|
| Si
el que volen és analitzar o sintetitzar un sistema
de control informàtic:
|
Emprarem
el programa WIN-LOGO on carregarem el Micromón de SADEX. |
En
el CD-ROM Materials de Formació - TECNOLOGIA - de la
Subdirecció General de Formació Permanent i
Recursos Pedagògics del Departament d'Ensenyament de
la Generalitat de Catalunya. Trobareu amplia documentació
per emprar-lo, així com, en les carpetes didàctiques
que tot sadex incorporava i que seran estudiades i ampliament
emprades durat aquest curs.
El el mateix CD-ROM podreu trobar el programa amb una fàcil
i guiada instal·lació. Si voleu una actualització
més recent podeu posar-vos en contacte amb en Joan
Busquets: |
Joan
Busquets
Aula de recursos de Tecnologia
http://www.xtec.es/aulatec
Tel. 936 920 660
Centre de Documentació i Experimentació en Ciències
i Tecnologia |
| a
la pàgina següent |
 |
| |
