Què és una màquina?Una màquina és un objecte que ens ajuda a efectuar un treball d'una manera més còmoda, ràpida i descansada. Des del punt de vista tècnic, una màquina és un objecte capaç de transformar l'energia en un altre tipus d'energia o en un treball útil. Evolució de les màquinesLes primeres màquines eren simples rampes o plans inclinats i troncs per fer palanca i ajudar a desplaçar blocs de pedra.
Constitució d'una màquina
En general les màquines complexes tenen dos parts:
|
||||||||||||||||||||||
Classificació de les màquines
Segons l'energia primària que utilitzen es classifiquen en:
|
||||||||||||||||||||||
Tipus de moviments de les màquines
Rendiment mecànic
|
||||||||||||||||||||||
Treball Segons la física es fa un treball quan es desplaça un objecte mitjançant l'aplicació d'una força. W = F· e
|
||||||||||||||||||||||
Màquines simples Les màquines simples ens faciliten la realització d'un treball. Les màquines simples fonamentals són:

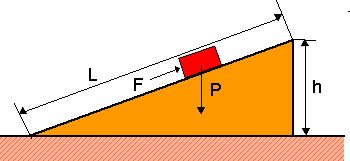

Pla inclinat El pla inclinat és una simple rampa que serveix per desplaçar objectes des d'un nivell a un altre més elevat. La força necessària per elevar un objecte des d'un punt a un altre superior ve donat per la següent expressió: F = P · h / L P = pes en Newtons ; Pes = m · g
La palanca La palanca és una barra rígida i que gira sobre un punt de suport anomenat fulcre, si en un dels extrems de la palanca s'aplica una força relativament petita es possible vèncer una resistència més gran situada a l'altre extrem. En una palanca a la distància entre el punt d'aplicació de la força o la resistència i el fulcre s'anomena braç. La palanca té dos braços: el braç de força és distància entre el punt d'aplicació de la força i el fulcre el braç de resistència és la distància entre el punt d'aplicació de la resistència i el fulcre. La formula general de la palanca diu " Força pel seu braç és igual a la resistència pel seu" F · d1 = R · d2 Tipus de palanca

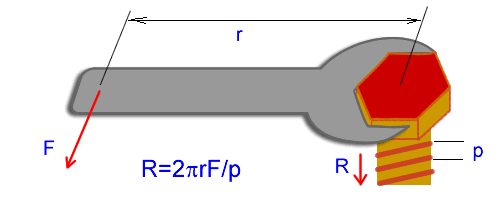

Activitats pag. 125: 8, 9, 10 La roda La roda va ser un dels grans descobriments de l'ésser humà. La roda és la base d'altres màquines com el torn, el cargol, la manovella, les politges o els engranatges. Activitat pag. 126: 11 El cargol Un cargol és una peça cilíndrica amb un solc o resalt uniforme i continu que descriu una línia helicoïdal. El cargol podríem dir que és un pla inclinat en forma d'hèlix. La femella és una peça amb un forat que té un canal helicoïdal. El mecanisme cargol- femella pot ser utilitzat com element de fixació o com a mecanisme de transformació de moviment circular a rectilini. El solc o resalt rep el nom de filet de rosca. El pas (p) d'una rosca és la separació entre dos filets. Els cargols poden tenir més d'un fil de rosca, en aquest cas l'avanç és igual al pas pel nombre de fils o entrades. Llei del cargol R= Resistència, r = radi, F = força, p = pas de rosca
Activitats pag 126: 12,14 La politja

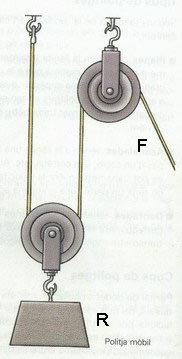

Politja mòbil
Activitats pag. 128: 21 Activitats amb politges http://www.xtec.es/~ccapell/engranatges/
|
||||||||||||||||||||||

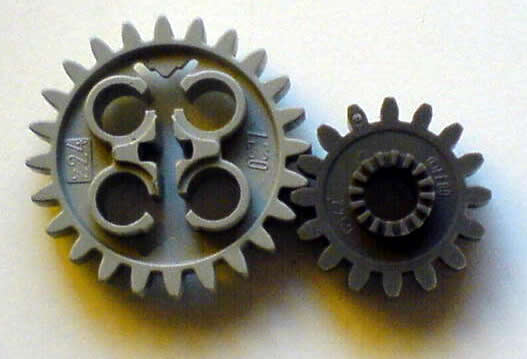

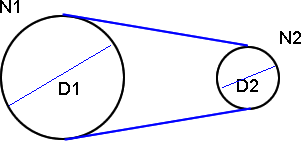

Transmisió de moviment Les màquines per transmetre moviments utilitzen mecanismes, aquest mecanismes es poden agrupar en dos grans grups: politges i engranatges. Transmissió de moviment per politges Quan dues politges estan acoblades per mitja d'una corretja el moviment es transmet de la politja motriu a la politja conduïda. La politja motriu és la que inicia el moviment. La velocitat de gir de cada politja dependrà del seu diàmetre. Si els diàmetres són iguals la velocitat és igual, en cas contrari la velocitat ve donada per la següent expressió: velocitat conductora x diàmetre conductora = velocitat conduïda x diàmetre conduïda. N1 · D1 = N2 · D2 N = velocitat de gir (rpm). La relació de transmissió és la relació entre els dos diàmetres: Transmissió de moviment per engranatges Els engranatges són rodes dentades que permeten la transmissió de moviment. Els engranatges es poden acoblar directament o per mitja d'una cadena. Segons en nombre de dents de cada engranatge podrem augmentar o disminuir la velocitat de gir segons la següent expressió: rpm conductora x Z conductora = rpm conduïda x Z conduïda. N1 · Z1 = N2 · Z2 Z = nombre de dents d'un engranatge La relació de transmisió és la relació entre el nombre de dents Activitats 128.- 23, 24, Per ampliar conceptes http://www.xtec.es/~ccapell/engranatges/
|
||||||||||||||||||||||
