La nostra ràdio
abans de afegir-li l'auricular LA REALITZACIÒ
Ara que ja es coneixen tots els elements que formessin part del muntatge, es procedirà als seva realitzaciò. Utilitzant l'esquema-plantilla a escala 1:1 marcar en la base de suro els punts on clavar les xinxetes latonadas que seran la base de les connexions i a continuació clavar-les. La bobina es te que confeccionar amb el cilindre de plàstic i el fil de coure envernissat que es sumministrarà. És necessari fer almenys 70 voltes enrotllades amb cura. Quantes mes voltes fem, es permeten una gamma de recepció mes àmplia. Per a més facilitat, fixar la primera tornada amb cinta adhesiva abans de continuar enrotllant. Després cobrir en conjunt amb cinta adhesiva per a evitar que la bobina es desfaci. Per a connectar la bobina, cal gratar 2 o 3 cm l'extrem dels fils de coure envernissat, per a eliminar l'aïllament i obtenir d'aquesta manera un bon conctacte elèctric.

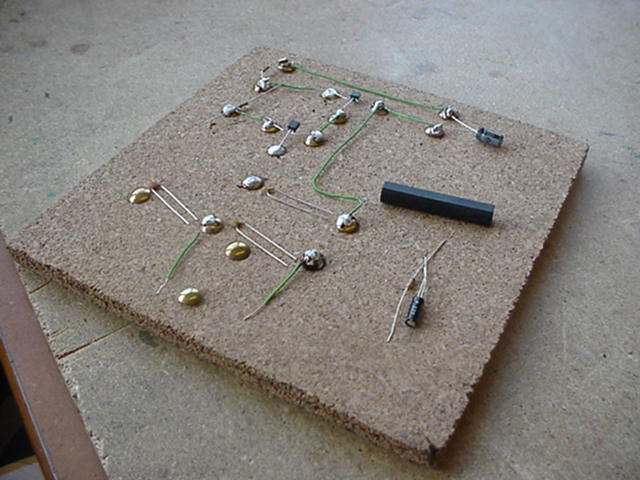

EL RESULTAT SERÀ AQUEST:
La nostra ràdio
abans de afegir-li l'auricular
