Primer utilitzem
una base, es pot reciclar algun tros de fusta o la fer la base amb fusta
nova.
Tot seguit es fa el rotor està compost en el nostre cas per un
nucli metàl·lic i la bobina que consta de fil de coure esmaltat,
es realitzen les voltes necessaries per cumplir les caracteristiques de
cada motor en el nostre cas hem fet 300 voltes en la part dreta i 300
voltes en la part esquerra de les plaques.
que formen l'elctroimant giratori, el cilindre de PVC amb les làmines
de contacte que formen el col·lector, l'eix roscat i les làmines
de coure que faran la funció d'escombretes. Tallar la banda de
coure en dos trossos iguals i doblegar-los.
|
|
Fixar-les a la base
amb cargols i les arandelles de manera que les làmines de coure
toquin lleugerament però de forma contínua les plaques metàl·liques
del col·lector per obtenir un bon contacte elèctric.
IMPORTANT: Si el fregament de les escombretes i les "delgues"
del col·lector és massa fort, la velocitat de rotació
s'anirà ralentitzant fins arribar a parar-se.
Pel contrari si el contacte de les escombretes i les "delgues"
és massa dèbil, disminuirà la continuïtat del
corrent elèctric i el motor no funcionarà.
En consenquència, per obtenir un bon funcionament és necessari
efectuar un ajust precís de les escombretes i les "delgues"
del col·lector.

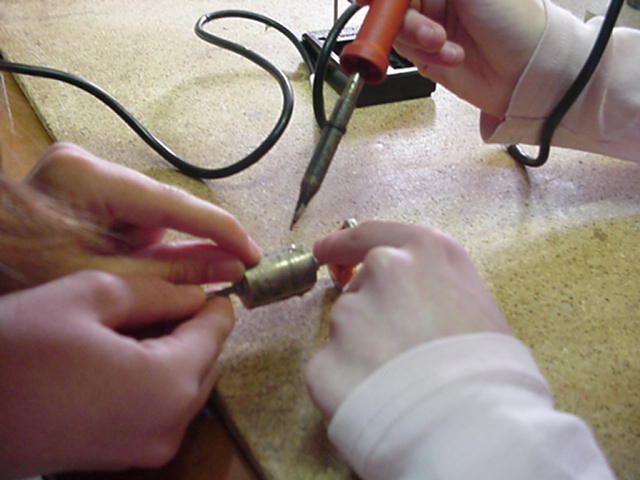

És fa el col·lector que s'uneix al rotor, per a la construcció
del col·lector és necessari enrotllar la làmina metàl·lica
d'alumini damunt el cilindre de fusta o PVC per poder adoptar així
la forma cilíndrica, tallem les làmines en dues parts iguals
i acoblar-les altra cop al cilindre.

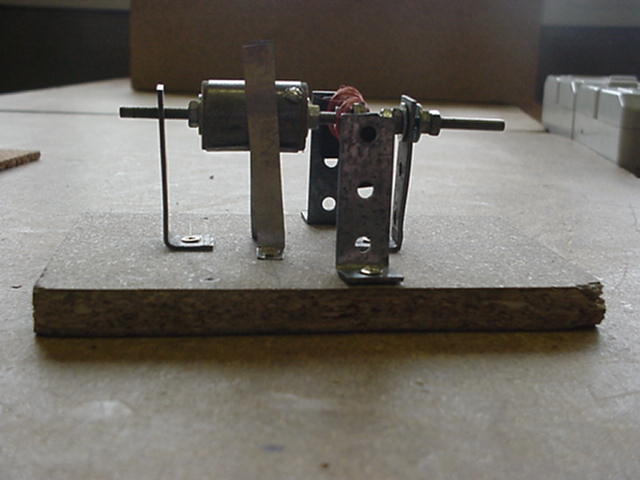

A continuació instal·larem el rotor a la base, tallarem
quatre trossos iguals de banda metàl·lica perforada d'una
longitud que englobi quatre forats a cadascun, els doblegarem i os escaires
serviran com suport de l'eix del rotor i les altres dos per a la construcció
de l'estator.
|
|
Més
tard es fan les escombretes que són dos trossos iguals de coure,
les tenim que fixar a la base amb els cargols i les arandelles de manera
que les làmines de coure toquin lleugerament però de forma
contínua les plaques metàl·liques del col·lector
per obtenir un bon contacte elèctric.

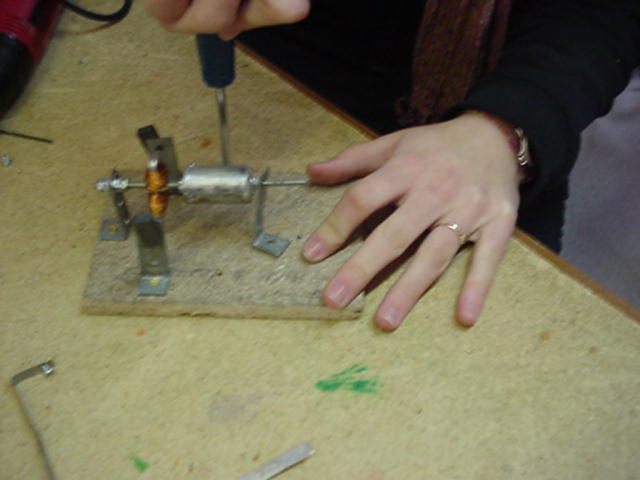

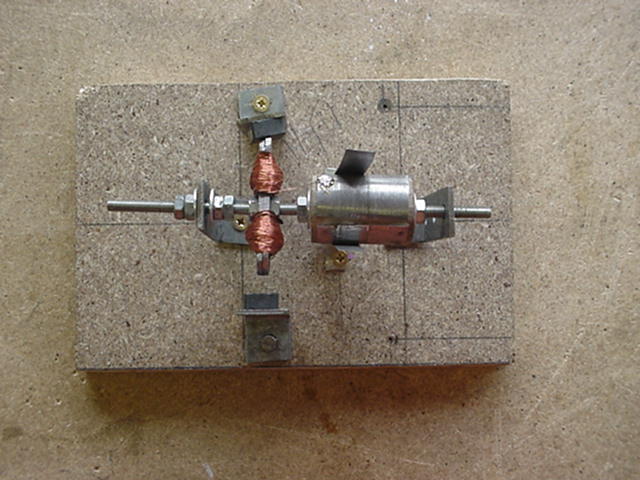

Finalment es construeix l'estator fixant els dos escaires amb els cargols
per fusta, els escaires amb els imants fixos s'han de fixar en línia
amb l'lectroimant del rotor, pròxim a aquest, però de manera
que giri lliurement, sense tocar en cap cas els imants.
|
|

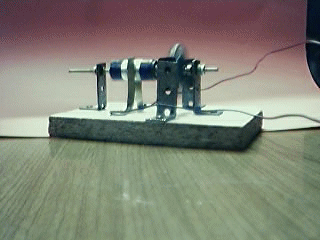

Per
posar el motor en marxa ,és necessari donar el primer gir del rotor
amb la mà.
El motor funciona amb una pila estàndard de 4,5 V o amb una font
d'alimentació de corrent contínua del mateix voltatge. |
|
|
|
