El Teodolit
Què és?
Instrument que permet realitzar mesures angulars.Consta d'un cercle graduat, de 0° a 180° en cada sentit, col·locat horitzontalment i sobre ell un altre cercle graduat vertical amb una alidada que representa la mira o un petit telescopi com el de la imatge. Amb el temps es va convertir en un instrument imprescindible per a la geodèsia i la cartografia.
Com es pot construir un?
Per construir el nostre propi teodolit necessitem un transportador, una palla, un fil i un contrapès (amb una pedra petita o un clip serà suficient).El primer pas per construir el teodolit casolà és el de assegurar la palla al transportdor, amb celo o amb cola.
Després col·loquem el contrapès en un extrem del fil, i l'altre extrem s'empolica el voltant del transportador just en el punt zero.
Ara ja tenim el teodolit preparat, només hauràs de mesurar i calcular totes les altures i distàncies que vulguis mitjançant les fórmules que hem explicat en aquestes pàgines.

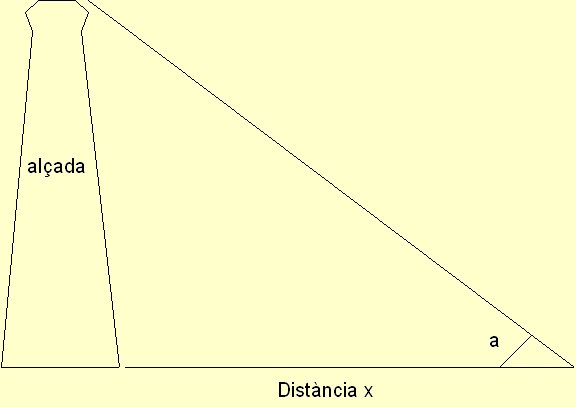

El funcionament del teodolit casolà es senzil: hem de mesurar la distància a la que ens trobem de l'alçada que volem mesurar, per exemple l'ombra d'una xemeneia; Després calculem l'angle que hi ha respecta de la xemeneia, apuntem amb la palla a la part més alta d'aquesta xemeneia, i dibuixem les dades. Per acabar només cal calcular l'alçada i ja està, ja hem utilitzat el nostre teodolit.
Fotos
![]() |
![]() |
Heró d'Alexandria, inventor del teodolit. |

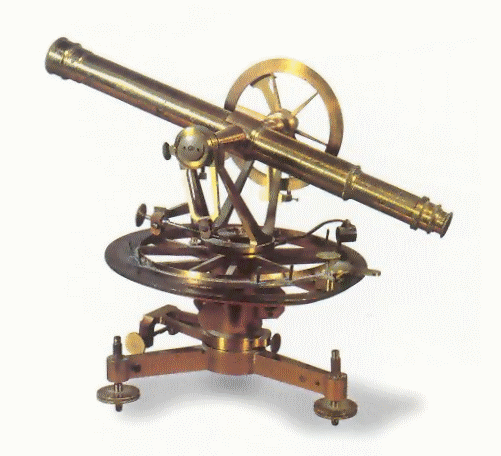

Un exemple de teodolit
|
