Esquema bàsic de la xarxa local de l'EAP

La xarxa és un conjunt d'ordinadors i d'altres dispositius que es connecten entre si per compartir informació, recursos i serveis. Per fer-ho es necessiten targetes de xarxa, cables i programari.

La connexió dels ordinadors en xarxa permet compartir recursos entre les diferents estacions de treball i simplificar el manteniment dels equips i la instal·lació de nous programes.

Els recursos són cada un dels elements que es comparteixen a la xarxa i estan a disposició d'altres equips, com una impressora, un directori les connexions a internet, ...

Per el funcionament de la xarxa es necessiten

• Elements de maquinari que asseguren la connexió física dels equips.

• Elements de programari que faciliten la transmissió de la informació i al gestió de les dades.

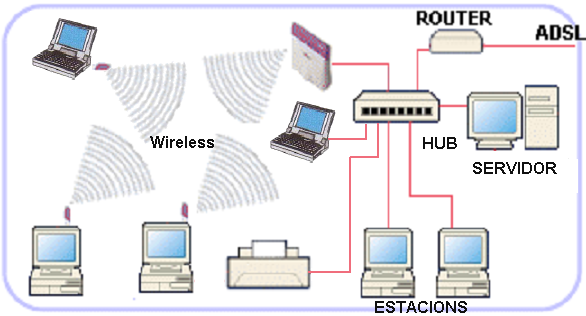

Esquema bàsic de la xarxa local

El Servidor

Aquest ordinador concentra la majoria de recursos compartits, fitxers comuns i connexió a perifèrics especials, els quals es comparteixen amb la resta d'ordinadors mitjançant la connexió en xarxa. Per aquesta raó l'anomenem servidor.

Cablejat

Els ordinadors estan enllaçats per un fil o connexió que transmet la informació entre els equips, per infraroig o per radiofreqüència amb les Conexions Wireless.

El concentrador

El concentrador (hub o Switch) permet la interconexió comunicació física dels cables de xarxa dels servidors, les estacions i els routers.

El router

La funció de l'encaminador o “router” és connectar les xarxes locals a la xarxa Internet, a través de la xarxa telefònica de tipus XDSI, ADSL, Cable, etc. Tots els routers dels centres connecten la seva xarxa local a la XTEC i d'aquí a Internet.

Les estacions

Són els ordinadors connectats a la xarxa on hi han els programes i aplicacions.

Passarel·la

Es l'adreça IP del router que comunica la xarxa local amb internet. A la xarxes dels centres i serveis la passarel·la és 192.168.0.1

Identificació dels ordinadors

Els ordinadors s'identifiquen a la xarxa mitjançant un nom, ARGO1, ARGO2,... etc. i una adreça IP i un grup de treball

l'adreça IP

Una adreça IP és un codi numèric o "matrícula" i està format per quatre valors, entre 0 i 255, per exemple pot ser 193.145.88.16

L'adreça IP de l'ordinador és el codi de l'ordinador que l'identifica, per exemple, 192.168.0.xxx, que pels EAP valdrà de 100 a 200

DNS

Es l'adreça IP del servidor de noms, situat a intenet que converteix els noms i les adreces d'internet en direccions IP.

Unitats de xarxa

Les unitats de xarxa són carpetes situades en el disc del servidor que es poden compartir amb diferents “permisos”:

• "Només de lectura": es pot llegir els fitxers que contenen, però no modificar-los, esborrar-los ni crear-ne de nous.

• Accés "Ple": permet realitzar qualsevol d'aquestes operacions en el recurs compartit

A la xarxes dels centres i servies educatius les unitats de disc a la xarxa són:

Disc de xarxa	Funcionalitat	Ubicació real del recurs al servidor	Tipus de compartició	Nom complert del recurs compartit
S:	Programes i documents protegits	C:\S amb atribut ocult	Només lectura	\\ARGO1\S o \\S–X\S
T:	Emmagatzemar arxius i documents de treball	D:\T amb atribut ocult	Ple	\\ARO1\T o \\S–X\T
H:	Consulta de CD-Roms per la xarxa	H:	Només lectura	\\ARGO1\CDWRITER o \\S–X\H

TCP/IP

TCP/IP és el protocol com es codifica i transmet la informació per la xarxa internet, que també s'utilitza dins la xarxa local .
