El cablatge permet connectar els ports de sortida dels aparells de so que produeixen un senyal als ports d'entrada dels aparells que el reben. El sentit del senyal és sempre el mateix: de la sortida d'un aparell a l'entrada d'un altre. Com a regla general es pot dir que un senyal no surt mai d'una entrada de so ni entra mai en una sortida de so. Tanmateix, en alguns casos, hi ha ports que fan la doble funció d'entrada i de sortida.

El cablatge es diferencia fonamentalment pels seus terminals, que són en realitat els que donen nom al cable. Depenent dels ports d'entrada i sortida que es vulgui connectar, el cable haurà de tenir uns terminals determinats.

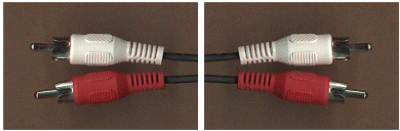

Cable RCA mascle - RCA mascle, també anomenat RCA estèreo. Permet unir una sortida RCA femella amb una entrada RCA femella. Habitualment s'utilitzen els colors blanc (canal mono, dret) i vermell (canal esquerre). Hi va versions en tres fils (habitualment groc, blanc, vermell) en què el tercer fil (el groc) s'utilitza per transportar senyal de vídeo.

Cable minijack estèreo mascle - minijack estèreo mascle. Permet unir dues sortides minijack estèreo femella.

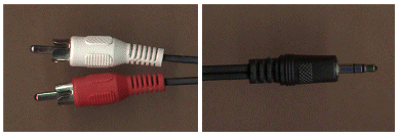

Cable doble RCA mascle - minijack estèreo mascle. Permet unir una sortida RCA estèreo femella amb una entrada minijack estèreo femella, o viceversa.

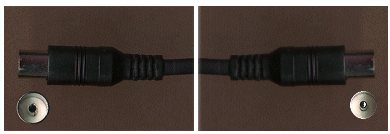

Cable RF. Permet unir una sortida RF amb una entrada RF. És un estàndard de les connexions entre magnetoscopis i monitors de TV. Transporta senyal de vídeo i àudio. També s'utilitza per connectar equips receptors d'àudio a antenes exteriors.

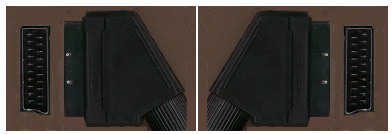

Cable euroconnector. És un estàndard de connexió entre magnetoscopis i entre magnetoscopis i monitors de TV. Transporta senyals de vídeo i àudio.

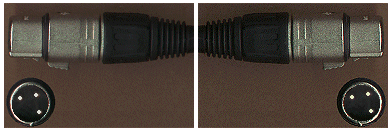

Cable CANON mascle - CANON mascle. Permet connectar dues sortides CANON femella.

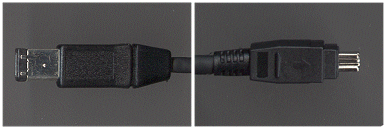

Cable I-Link o DV o firewire. Permet unir dos ports DV d'entrada/sortida. Transporta senyals digitals (dades).

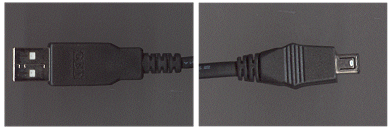

Cable USB. Permet unir dos ports USB d'entrada/sortida. Transporta senyals digitals (dades).

Aquests són els cables més utilitzats en el transport de senyal de so. Hi ha molts altres cables. Si teniu aparells amb entrades o sortides especials, podeu donar un cop d'ull a les pàgines:

http://www.xtec.net/~aperafit/xarxes o http://www.xtec.net/~jplanas4/xarxes, on trobareu informació sobre aquests cables i de molts altres tipus..

Per connectar aparells que tenen diferents tipus d'entrades i sortides existeixen adaptadors per als cables de connexió. Aquests s'especifiquen a la pràctica següent (S108).

1. Descartats els aparells que no tenen possibilitats de connectivitat, proveu de connectar físicament entre si els aparells del centre, de dos en dos, utilitzant el cablatge adient. Cal que tingueu en compte que cal connectar sortides amb entrades. No cal que feu la comprovació del seu funcionament.

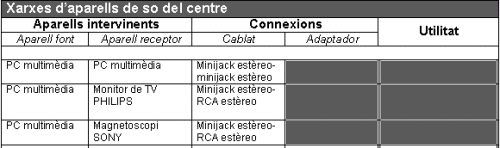

2. Ompliu la graella del model amb la informació que escaigui en tots els casos en què hàgiu pogut realitzar la connexió. No ompliu les columnes Adaptador ni Utilitat.
