L'objectiu d'aquesta pràctica és aprendre el funcionament
de nous modificadors de sòlids: Inclinar,
Desfasar i Girar
caras.
|
| |
|
| |
Edició de sòlids (2) |
| |
|
|
|
El dibuix és una planxa, representada per un sòlid
simple, de base rectangular de
100 x 75 unitats. Dins hi ha una ranura i dos forats cilíndrics.
|
| |

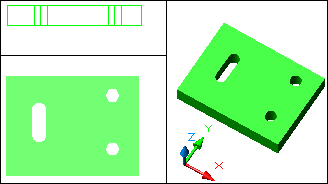

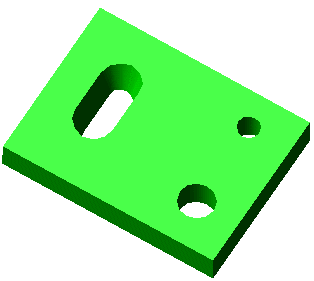

Figura 1. Planxa amb els forats inicials
|
| |
|
| |
1. Inclinar caras |
| |
|
 |
Amb aquesta opció, es fa que la ranura
tingui les seves cares laterals inclinades 15º respecte a la vertical. |
|
|
- Ordre:
 Inclinar
caras
Comando: _solidedit
Comprobación automática de edición de sólidos:
SOLIDCHECK=1
Indique una opción de edición de sólidos [Cara/Arista/cUerpo/desHacer/Salir]<Salir>:
_face
Indique una opción de edición de caras
[eXtruir/Desplazar/Girar/dEsfasar/Inclinar/Borrar
/Copiar/cOlor/desHacer/Salir]<Salir>: _taper
(Aquesta opció significa inclinar.)
Designe caras o [desHacer/Suprimir]:
Assenyalar les cares laterals de la ranura.
2 cara(s) encontrada(s).
Designe caras o [desHacer/Suprimir/Todas]:
Cliqueu sobre la resta de cares de la ranura.
2 cara(s) encontrada(s).
Designe caras o [desHacer/Suprimir/Todas]: S
Cliqueu sobre les cares que voleu suprimir.
Suprima caras o [desHacer/Añadir/Todas]: 2 cara(s)
encontrada(s), 1
suprimida(s).
|
| |

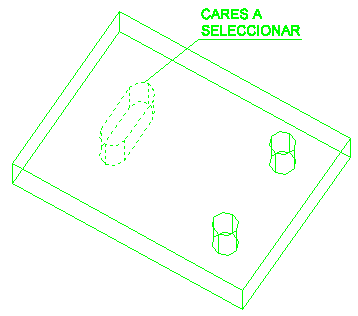

Figura 2. Conjunt de cares seleccionades
|
| |
|
| |
Seleccioneu Intro del menú contextual,
per acabar la selecció.
Precise el punto base: Indiqueu
el punt centre de la base inferior.
Precise otro punto en el eje de inclinación:
Assenyaleu el centre de la part de
dalt.
Precise ángulo de inclinación: 15
|
| |

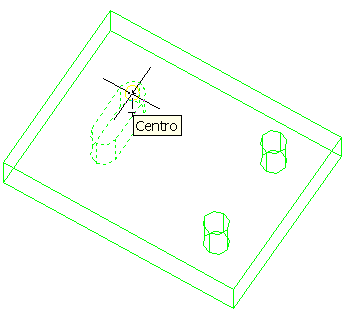

Figura 3. Indicació de l'eix
d'inclinació pels 2 centres inferior i superior de la ranura
|
| |
Validación de sólido iniciada.
Validación de sólido finalizada.
- Premeu Retorn dues vegades per sortir
de l'ordre.
|
| |

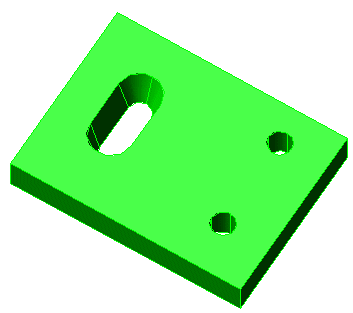

Figura 4: Resultat després d'inclinar les cares
|
| |
|
| |
2. Desfasar caras |
| |
|
|
|
- Ordre:
 Desfasar
caras
Comando: _solidedit
Comprobación automática de edición de sólidos:
SOLIDCHECK=1
Indique una opción de edición de sólidos
[Cara/Arista/cUerpo/desHacer/Salir]<Salir>: _face
Indique una opción de edición de caras
[eXtruir/Desplazar/Girar/dEsfasar/Inclinar/Borrar/
Copiar/cOlor/desHacer/Salir]<Salir>: _offset Aquesta
opció és Desfasar.
Designe caras o [desHacer/Suprimir]: Assenyaleu
les cares d'un dels forats cilíndrics.
2 cara(s) encontrada(s).
Designe caras o [desHacer/Suprimir/Todas]: S
Suprimir les cares que no corresponguin.
1 cara(s) encontrada(s).
Designe caras o [desHacer/Suprimir/Todas]: Intro
en el menú contextual, per acabar la selecció.
|
| |

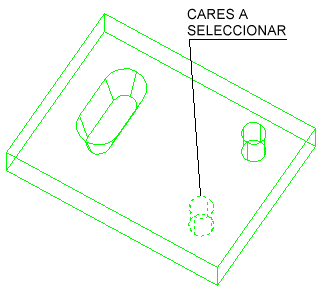

Figura 5. Cares que s'han de seleccionar
del forat
|
| |
|
| |
Precise la distancia de desfase: -3
Validación de sólido iniciada.
Validación de sólido finalizada.
- Premeu Retorn dues vegades per sortir
de l'ordre.
|
| |

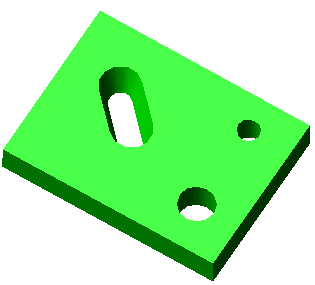

Figura 6. Forat ampliat amb Desfasar
|
| |
|
| |
3. Girar caras |
| |
|
|
|
-
Ordre:
Girar caras
Comando: _solidedit
Comprobación automática de edición de sólidos:
SOLIDCHECK=1
Indique una opción de edición de sólidos [Cara/Arista/
cUerpo/desHacer/Salir] <Salir>: _face
Indique una opción de edición de caras
[eXtruir/Desplazar/Girar/dEsfasar/Inclinar/Borrar/
Copiar/cOlor/desHacer/Salir] <Salir>: _rotate Opció
de girar cares.
Designe caras o [desHacer/Suprimir]: Cliqueu
sobre una aresta de la ranura.
2 cara(s) encontrada(s).
Designe caras o [desHacer/Suprimir/Todas]: Cliqueu
sobre la resta d'arestes de la ranura.
2 cara(s) encontrada(s).
Designe caras o [desHacer/Suprimir/Todas]:
S Suprimir de la designació
les cares que no siguin de la ranura.
Suprima caras o [desHacer/Añadir/Todas]:
Intro.
|
| |
| |

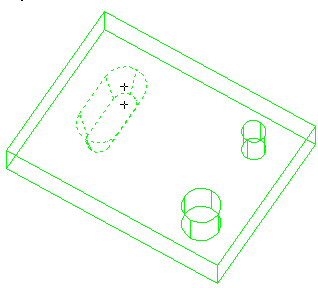

Figura 7. Selecció de cares que s'han de girar
i els dos punts (centres) que defineixen l'eix de gir.
|
| |
|
| |
Precise un punto
de eje o [Eje por objeto/Vista/
ejeX/ejeY/ejeZ]
<2puntos>: Indiqueu el centre
de la base de la ranura.
Precise el segundo punto en el eje de rotación: Indiqueu
el centre superior de la ranura, com a la figura 7.
Precise ángulo de rotación o [Referencia]: 45
Validación de sólido iniciada.
Validación de sólido finalizada.
Premeu Retorn
dues vegades per sortir de l'ordre.
|
| |
Figura 8. Resultat de girar la ranura 45º
|
| |
|
| |
|
| |

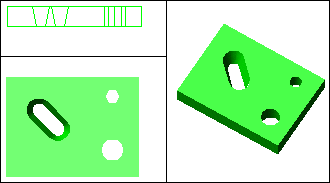

Figura 9. Vistes del dibuix acabat
|
|
|
Deseu el dibuix a la carpeta Practiques
amb el nom: m7_pr3a.dwg. |
| |
|
|
|
Amb el que heu fet fins ara, heu vist tot un seguit de possibilitats
per modificar els forats interiors de la planxa del dibuix.
Amb l'ordre Desplazar caras
també podríeu haver mogut els forats de la seva poició
a qualsevol altra.
Per Inclinar caras
es poden utilitzar:
- Inclinar caras ,
que indica la desviació angular desitjada respecte a un eix definit
per l'usuari/ària.
- Girar caras ,
que indica l'angle de gir que s'ha d'aplicar a la cara seleccionada,
entorn a un eix definit per l'usuari/ària.
|
| |
| |
|
 |
