Exercici
1

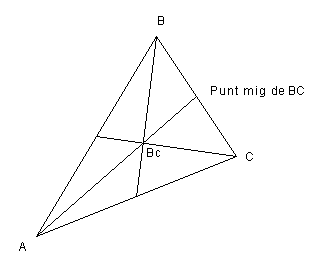

Trobeu el baricentre del
triangle que formen els punts
A: (40,140)
B: (100,240)
C: (140,180)
Poseu-hi també el
nom dels vèrtexs.
Deseu el dibuix amb
el nom E21.skf
Exercici 2
Dibuixeu la mediatriu del
segment AB. Recordeu que la mediatriu és una línia perpendicular
a un segment que passa pel seu punt mig. Per dibuixar-la podeu dibuixar
dues circumferències iguales de radi qualsevol amb centre als dos
extrems del segment. La mediatriu del segment s'obtindrà unint
els punts on es tallin les dues circumferències.
A: (63,182)
B: (145,145)
Deseu el dibuix amb el nom E22.skf
Exercici 3

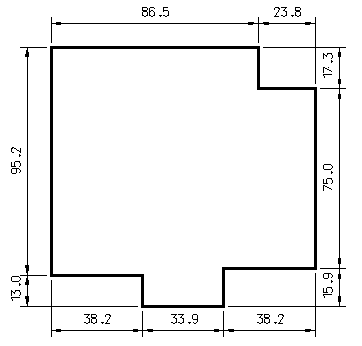

Dibuixeu la figura següent.
Per indicar el punt decimal
es pot utilitzar el símbol punt (.) o el símbol coma (,).
Per seleccionar quin dels dos voleu utilitzar, obriu el menú Tools/Drawing
Options i a la pestanya Units hi trobareu l'opció Decimal
Simbol. Marqueu Period si voleu utilitzar el símbol punt
(facilita l'ús del teclat numèric).
Deseu el dibuix amb el nom
E23.skf
Exercici 4

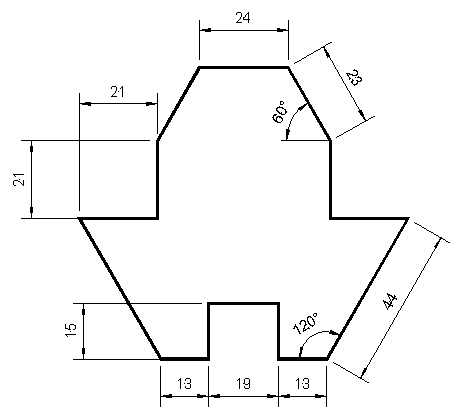

Utilitzant coordenades polars,
dibuixeu la figura següent:
Deseu el dibuix amb el nom
E24.skf

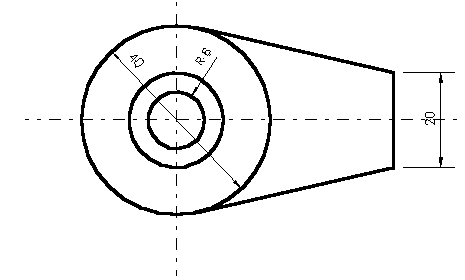

Exercici 5

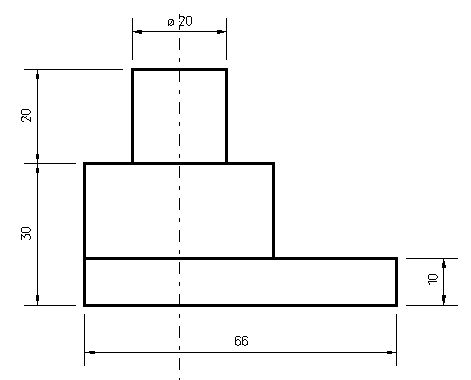

Dibuixeu la figura següent
(són dues vistes d'un mateix objecte, per tant, han de quedar alineades).
.
Suggeriments:
-
Per dibuixar l'alçat,
possiblement la manera més ràpida sigui fer primer el contorn
de la peça (coordenades relatives) i després les línies
interiors utilitzant el mode de referència Punt Final.
-
Per dibuixar les línies
tangents de la base de la figura, dibuixeu primer les circumferències
i el segment de longitud 20 i després les tangents, utilitzant els
modes de referència Punt Final i Tangent.
Deseu el dibuix amb el nom E25.skf
Exercici 6

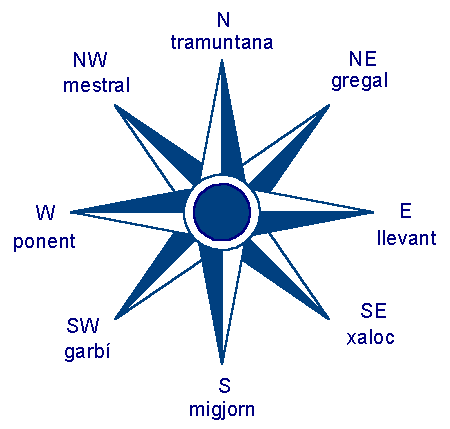

Dibuixeu la rosa dels vents:
Suggeriments:
-
Comenceu dibuixant una circumferència
de radi 7,5mm i un octògon de radi 40mm amb el mateix centre. Uniu-los
utilitzant els modes de referència Punt Final (E) i Tangent (T).
-
Dibuixeu també les línies
centrals amb Punt Final i Centre i una circumferència de radi 10
amb el mateix centre que la primera.
-

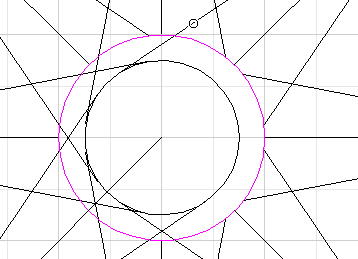

Per retallar les línies
sobrants podeu utilitzar Edit/Trim/Edge. Aquesta funció permet tallar
línies fins a un límit. En aquest cas, seleccioneu la circumferència
de radi 10 i marqueu les línies que voleu retallar, per fora de
la circumferència (cal marcar el tall que es vol conservar).
-
Retalleu la resta de línies
que sobren i esborreu l'octògon. Si heu deixat l'eina de retallar
i la voleu recuperar, premeu F3 (val per a qualsevol eina d'edició).
-
Pinteu les línies de
color blau marí i feu-les de gruix 3. Afegiu-hi els textos. Deseu
el dibuix amb el nom E26.skf
-
Copieu tota la figura i enganxeu-la
al programa Paint. Ompliu de color blau marí les meitats de les
puntes que calgui i el cercle central. Deseu el dibuix amb el nom E26 i
format "Mapa de bits de 256 colors" o "GIF".
|
