Desenvolupament
de la pràctica
-

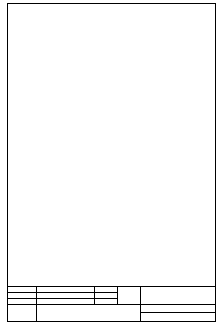

Partint d'un dibuix nou, dibuixeu
el marge i el caixetí:
-
Les coordenades absolutes dels
vèrtexs del marge són:
(25,15)
(25,290)
(205,290)
(205,15)
-

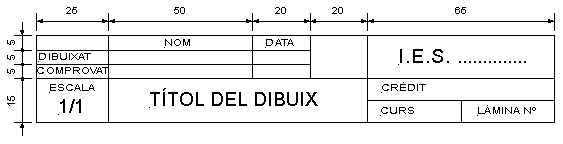

Les mides i el contingut de
les diverses cel·les del caixetí són les següents:
-
La lletra és de tipus
Arial, d'alçada 2.5 mm les petites i 5 mm les grosses.
-
Podeu posar-hi també
els noms, dates... Així, quan obriu un dibuix amb aquesta plantilla
només haureu de canviar el contingut de les cel·les fent
doble clic amb el ratolí sobre el text, sense haver de pensar en
la mida del text o el tipus de lletra.
-
Deseu el dibuix amb el nom P41.skf
-
Per poder utilitzar aquest marge
i caixetí com a plantilla, heu de crear un dibuix nou amb File/New.
Us apareixerà el mateix quadre que surt quan obriu l'Autosketch.
Feu clic a la pestanya Template. Podeu veure la llista de totes
les plantilles disponibles (tenen l'inconvenient que tots els caixetins
estan en anglès o alemany).
-
Per afegir-hi una plantilla
nova, feu clic a Organize Templates i, a continuació, feu
clic al botó Add.
-
Important! Desactiveu la casella
Delete existing entities when making template. En cas contrari un crearà
una plantilla buida.
-
Feu clic al botó Browse
i seleccioneu el dibuix P41.skf
-
A la casella Template name poseu-hi
"Caixetí" i premeu OK.
-
Premeu Close per tancar
la finestra Organize Templates i observeu que al final de la llista de
plantilles de la pestanya Template s'hi ha afegit la plantilla Caixetí.
Seleccioneu-la i premeu Aceptar. Heu obert un dibuix nou amb el
marge i caixetí. Els canvis que feu a aquest dibuix no afectaran
a la plantilla.
-
Si activéssiu la casella
"Use selection as new default" de la pestanya Template, cada vegada que
obríssiu un dibuix nou s'utilitzaria la plantilla.
|
