Exercici
1

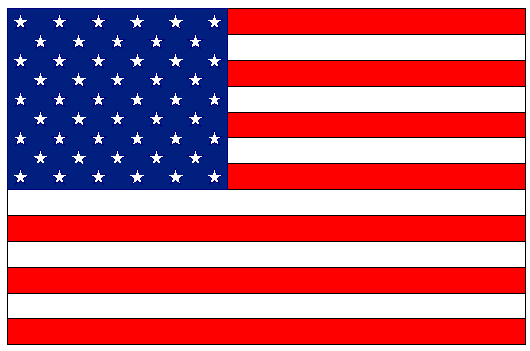

Aprofitant l'eina matriu
rectangular, dibuixeu la bandera dels Estats Units.
Suggeriments:
a) Zona amb estrelles:
-
Dibuixar un rectangle de
68x56 mm i dins seu un de 66x54 mm (podeu fer servir l'eina Offset amb
1 mm). Utilitzeu com a color de línia el blau. Restar un rectangle
de l'altre (Trim diference) i pintar la intersecció de color blau
(Pattern/Solid):
-
Per dibuixar les estrelles es
pot procedir com a la Pràctica 1, partint d'una base com la següent
(quadrats de 6x6 mm) i multiplicant-la (amb matriu rectangular) les vegades
que calgui. Per dibuixar les estrelles (només cal dibuixar-ne una)
es pot fer un pentàgon, unir els vèrtexs i retallar les parts
sobrants. A continuació s'uneixen els segments que formen l'estrella
(trim join) i es resta el polígon resultant del quadrat exterior
(trim diference), per poder-lo pintar de blau. Utilitzeu també com
a color de línia el blau (en lloc del negre) per tal que no es vegi
la separació entre els quadres.
b) Barres:
-
Barres curtes: rectangles de
92x8 mm (així es poden pintar individualment)
-
Barres llargues: rectangles
de 160x8 mm.
Deseu el dibuix amb el nom E51.skf
Exercici 2

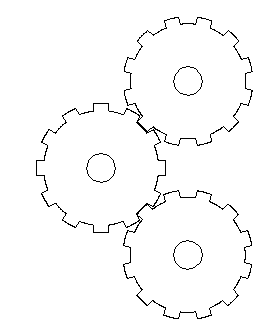

Utilitzant l'eina matriu
circular, dibuixeu la figura següent:
Suggeriments:
-
Dibuixeu dues circumferències
concèntriques.
-
Feu una vertical des del centre
i dues paral·leles a banda i banda.
-
Retalleu les parts sobrants
de les línies i la circumferència exterior.
-
Amb Matriu circular, copieu
la dent 11 vegades.
-
Els tres engranatges són
iguals, però cal girar-los per tal que engranin bé.
Deseu el dibuix amb el nom E52.skf
Exercici 3

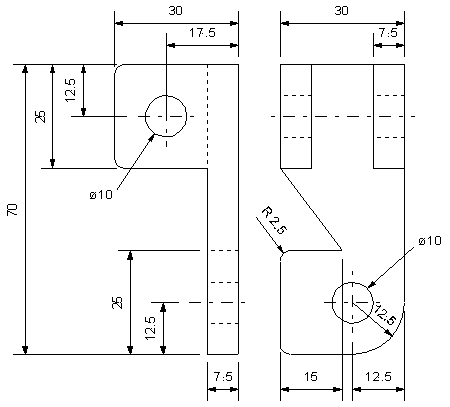

Dibuixeu la figura següent,
distribuint els diferents elements en quatre capes (de colors diferents):
-
Arestes de la peça
-
Eixos
-
Línies ocultes
-
Cotes
Nota: Els radis d'enllaç
no indicats són de 2,5 mm
Deseu el dibuix amb el nom
E53.skf
Exercici 4

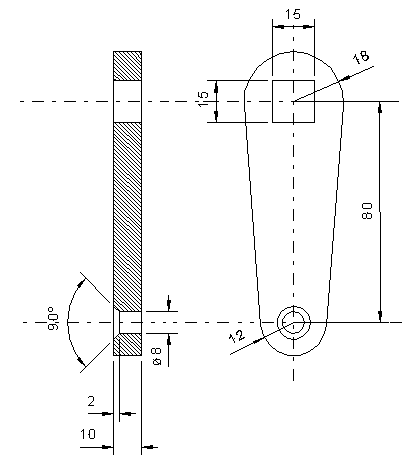

Dibuixeu la figura següent,
utilitzant quatre capes de colors diferents: arestes, eixos, ratllats
i cotes.
A la cantonada superior dreta
afegiu-hi la imatge manovella.bmp,
que trobareu dins la carpeta D77/fitxers.
Deseu el dibuix amb el nom
E54.skf
Exercici 5
Aprofiteu les eines de mesurar
de l'Autosketch per fer els càlculs següents:
-
Àrea i longitud de la
circumferència d'un cercle de radi 20 mm.
-
Àrea i angle entre dos
costats d'un pentàgon de 30 mm de costat.
-
Longitud d'una el·lipse
d'eix major 80 mm i eix menor 40 mm.
Dibuixeu les tres figures en
un sol full i indiqueu al seu costat els valors anteriors.
Deseu el dibuix amb el nom
E55.skf
|
