El mur Trombe: PAU 2003 sèrie 3, exercici 3B

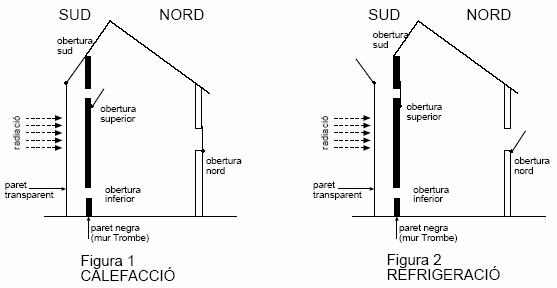

El bioclimatisme es basa en l’aprofitament de l’energia solar a partir d’un determinat disseny dels edificis. Una proposta bioclimàtica és l’anomenat mur Trombe. A les figures 1 i 2 podeu observar un esquema del funcionament d’aquest element arquitectònic aplicat a una casa. Es basa en la idea que el mur absorbeixi la radiació solar i, donada la seva conductivitat tèrmica, transfereixi l’energia a l’interior de l’edifici unes hores més tard.




4.Quins són els principals inconvenients que pot tenir el bioclimatisme?:
Utilització d’una font d’energia renovable.
Augment del cost de l’edifici.
Llarg període d’amortització de la inversió que es fa.
Dificultats tècniques alhora d’aplicar-ho a edificis complexos.
Irregularitat meteorològica.
No hi ha impacte a l’atmosfera a nivell de contaminació.
No constitueix cap estalvi energètic.
3.Quins són els principals avantatges que pot tenir el bioclimatisme?:
Disminueix del cost de l’edifici.
Allarga el període d’amortització de la inversió que es fa.
Ès fàcil d’aplicar-ho, inclús a edificis complexos.
No depèn de les irregularitats meteorològiques.
Utilitza una font d’energia renovable.
No hi ha impacte a l’atmosfera a nivell de contaminació.
Permet un estalvi energètic.
2.Tenint en compte la dinàmica d’una massa d’aire quan s’escalfa o es refreda, expliqueu el moviment de l’aire a l’estiu (figura 2):
A la figura “2” en escalfar-se l’aire ascendeix i surt per l’obertura sud que està oberta. L’aire de la cambra es renovarà per l’entrada d’aire de la casa a través de l’obertura inferior del mur Trombe, la qual cosa provocarà l’entrada d’aire per l’obertura de la paret nord que està oberta. D’aquesta forma es produeix un corrent que refrigera la casa.
A la figura “2” en escalfar-se l’aire descendeix i surt per l’obertura sud que està oberta. L’aire de la cambra es renovarà per l’entrada d’aire de la casa a través de l’obertura superior del mur Trombe, la qual cosa provocarà l’entrada d’aire per l’obertura de la paret nord que està oberta. D’aquesta forma es produeix un corrent que refrigera la casa.
A la figura “2” en refredar-se l’aire ascendeix i surt per l’obertura sud que està oberta. L’aire de la cambra es renovarà per l’entrada d’aire de la casa a través de l’obertura inferior del mur Trombe, la qual cosa provocarà l’entrada d’aire per l’obertura de la paret nord que està oberta. D’aquesta forma es produeix un corrent que refrigera la casa.
A la figura “2” en refredar-se l’aire descendeix i surt per l’obertura sud que està oberta. L’aire de la cambra es renovarà per l’entrada d’aire de la casa a través de l’obertura inferior del mur Trombe, la qual cosa provocarà l’entrada d’aire per l’obertura de la paret nord que està oberta. D’aquesta forma es produeix un corrent que refrigera la casa.
1.Tenint en compte la dinàmica d’una massa d’aire quan s’escalfa o es refreda, expliqueu el moviment de l’aire a l’hivern (figura 1):
A la figura “1” el sistema funciona com a calefacció, ja que l’aire s’escalfa a la cambra formada entre la paret transparent i el mur Trombe, aleshores passa a través de l’obertura inferior cap a dins la casa. Per l’obertura superior entrarà l’aire més fred de l’interior de la casa.
A la figura “1” el sistema funciona com a calefacció, ja que l’aire s’escalfa a la cambra formada entre la paret transparent i el mur Trombe, aleshores passa a través de l’obertura superior cap a dins la casa. Per l’obertura inferior entrarà l’aire més fred de l’interior de la casa.
A la figura “1” el sistema funciona com a calefacció, ja que l’aire es refreda a la cambra formada entre la paret transparent i el mur Trombe, evitant la pèrdua d'aire calent que s'ha generat disn de la casa. És a dir, s'evita la circulació de l'aire.
A la figura “1” el sistema funciona com a calefacció, ja que l’aire es refreda a la cambra formada entre la paret transparent i el mur Trombe, afavorint l'entrada d'aire calent dins de la casa per l'obertura inferior.
