Introducció

En aquesta pràctica, coneixereu un nou tipus de gràfic: els gràfics de línies. S'utilitzen, principalment, per representar gràficament l'evolució d'uns valors al llarg del temps (sèries temporals):

• Gràfics de línies (sèries temporals).

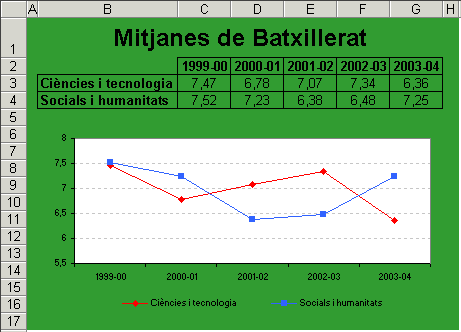

A la figura següent podeu veure el resultat final de la pràctica:

Aquest gràfic representa l'evolució de les mitjanes de les notes finals dels alumnes d'un centre escolar que han acabat el batxillerat, classificats segons les modalitats triades.

Elaboració de la taula

• Seleccioneu un nou full del llibre MODUL3. Anomeneu-lo Expedient.
• Modifiqueu les mides de les columnes i de la fila 1 seguint la pauta de la figura.
• Entreu a B2 el títol "Mitjanes de batxillerat". Ha de quedar en negreta i fent servir el tipus de lletra Arial 18.
• Seleccioneu el rang B2:G2 i accediu a Formato|Celdas|Alineación. Activeu l'opció Combinar celdas i Centrar en els apartats Horizontal i Vertical. Accepteu.
• Entreu els rètols i les dades del rang B2:G4. Fixeu-vos que els rètols van en negreta i en l'alineació de les dades.
• Traieu la visió de quadrícula del full.
• Seleccioneu B3:B4 i poseu les vores que es veuen. Feu el mateix amb C2:G4.
• Doneu color al fons del rang A1:H17.
• Deseu el llibre.

Gràfic de línies

• Seleccioneu el rang B2:G4.
• Activeu el menú Insertar|Gráfico, o bé cliqueu sobre el botó d'assistent dels gràfics que trobareu a la barra d'eines.
• A la finestra que surt, assegureu-vos que estigui seleccionada la fitxa Tipos estándar. Trieu com a tipus de gràfic Líneas i com a subtipus, Línea con marcadores..., que serà el primer de la segona fila. Premeu Terminar.

En aquest cas, observeu que a l'eix horitzontal, han aparegut correctament els rètols dels cursos. Malauradament, no sempre succeeix així.Us trobareu que, fent una selecció similar, els anys no surten a l'eix horitzontal. Per resoldre una situació amb aquest problema, us presentem una manera alternativa de començar a representar aquest gràfic:

• Seleccioneu ara el rang B3:G4. Ara no heu agafat a la selecció la fila amb els rètols que han d'anar a l'eix horitzontal.
• Cliqueu sobre el botó .
• A la finestra que surt, assegureu-vos que estigui seleccionada la fitxa Tipos estándar. Trieu, com a tipus de gràfic, Líneas i, com a subtipus, el primer de la segona fila. Ara, en comptes de prémer Terminar, premeu Siguiente.
• A la nova finestra, entreu a la fitxa Serie i trobareu que a la casella Rótulos del eje de categorías (X) no hi ha rés.
• Premeu el botó que indica la figura.

• Seleccioneu ara el rang C2:G2. A la finestreta que ha aparagut s'haurà escrit automàticament la referència a aquest rang.

• Premeu ara el botó que indica la figura anterior. A continuació, premeu Terminar.

Ja heu aconseguit que els rètols dels cursos surtin a l'eix horitzontal. Des de qualsevol gràfic, sempre podeu passar al menú que heu fet servir: haureu de seleccionar la finestra gràfica i, prement el botó dret del ratolí, accedir a Datos de origen | Serie.

Una vegada aclarida aquesta possible dificultat, caldrà ara fer totes les modificacions necessàries. De les dues finestres gràfiques idèntiques que teniu obertes, elimineu-ne una (seleccionant-la i suprimint-la).

Per situar la llegenda a la part inferior:

• Seleccioneu la llegenda i, amb el botó dret del ratolí, accediu a Formato de leyenda | Posición i activeu l'opció Inferior.
• Sense acceptar encara, trieu la fitxa Tramas i activeu Ninguno a Borde, i trieu el mateix color que heu donat al fons del full a l'apartat Àrea. Accepteu.

Per canviar el color de l'Área de trazado i el format de les línies horitzontals:

• Seleccioneu el rectangle gris (Àrea de trazado) i amb el botó dret del ratolí accediu a Formato de àrea de trazado. En l'apartat Área trieu el color blanc per al fons. Accepteu.
• Trieu les línies horitzontals i amb el botó dret del ratolí accediu a Formato de líneas de división | Tramas. Trieu l'estil de línia discontínua i un color gris. Accepteu.

Per modificar la mida dels rètols, la posició, el color de fons i la mida de la finestra gràfica:

• Modifiqueu la mida i la posició de la finestra gràfica perquè quedi situat al rang B6:G16.
• Seleccioneu tota la finestra gràfica i, amb el botó dret del ratolí, accediu a Formato del área del gráfico | Tramas. Trieu a l'aparat Área el mateix color que té el fons del full. No accepteu encara.
• Accediu a la fitxa Fuente i entreu un 7 per a la mida dels rètols del gràfic. Premeu Aceptar.

Per canviar l'escala de l'eix vertical:

• Seleccioneu l'eix vertical i, amb el botó dret del ratolí, accediu a Formato de ejes | Escala. Entreu com a valor mínim 5,5, com a valor màxim 8, i a l'apartat Unidad mayor 0,5. Han de quedar desactivades les opcions automàtiques de Mínimo, Máximo i Unidad mayor. Accepteu.

Per canviar el color de les línies del gràfic:

• Seleccioneu la línia del gràfic que representa a Ciències i tecnologia. Amb el botó dret del ratolí accediu a Formato de serie de datos | Tramas. A l'apartat Línia trieu el color vermell, i a l'apartat Marcador trieu el mateix color tant de primer pla com de fons. Accepteu.
• Feu el mateix amb l'altra línia, trieu el color blau que es veu a la figura.

• Deseu el llibre.
