Veurem els diferents tipus de plànols, que és el nom que donem a aquestes representacions, d'un edifici projectat per un grup d'estudiants d'Arquitectura: tota una classe d'estudiants van rèbre l'encàrrec de convertir un magatzem del moll de Palamós, en Museu del Mar; va ser un exercici i el projecte no s'ha construit, però aquest va ser considerat el millor. Aquest treball es va fer l'any 1996 i els noms dels autors són: Florinda Cumbo, Claudia Farinelli, Xavier Manzanares, Ferran Martín i Beatriu Pujol. |
![]() |

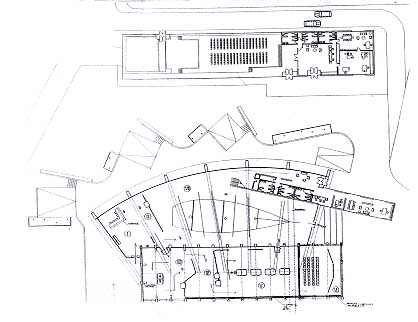

La planta serveix per expresar l'emprempta de tots els elements verticals de l'edifici sobre el terra: |

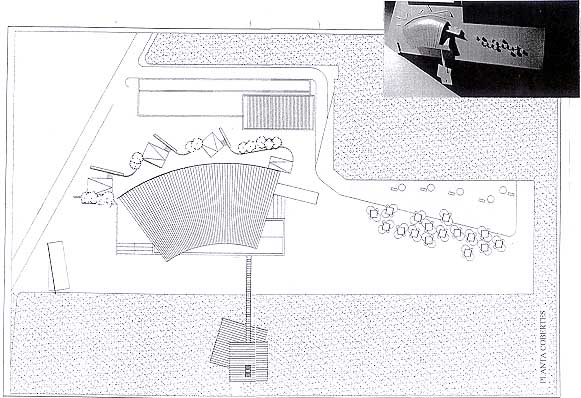

A vegades, com en aquest cas, també hi ha planta de les cobertes: com si veièssim l'edificació a vista d'ocell que vola (el detall de dalt és una maqueta, que veurem més baix en detall): |
L'alçat manifesta tots els elements verticals i exteriors d'una part de la construcció (N o S, per exemple): |
![]() |
Activitat
# 27: Dibuixa la planta de casa teva. Dibuixa també la planta i la secció de la teva aula de classe; per acabar, fes l'alçat de la façana de l'escola. |
![]() Plànol axonomètric de Sant Climent de Taüll, d'Eduard Montané. |
També és
possible combinar la planta amb la perspectiva, oferint
una visió de l'interior, com si el terra fos de vidre; a
l'esquerra hi ha un exemple. És el que s'anomena una projecció axonomètrica. |
Les maquetes són models tridimensionals que serveixen per presentar el conjunt, o part, d'una edificació; avui es poden fer informàticament, com aquesta que nomès existeix a la pantalla de l'ordinador i és una realitat virtual. |
![]() |
I ja acabarem estudiant el Pavelló d'Alemanya, de Mies van der Rohe |
