Restauració de l'Orgue de Santa Maria



DESMONTAT DE L'ORGUE DE SANTA MARIA DE VILAFRANCA

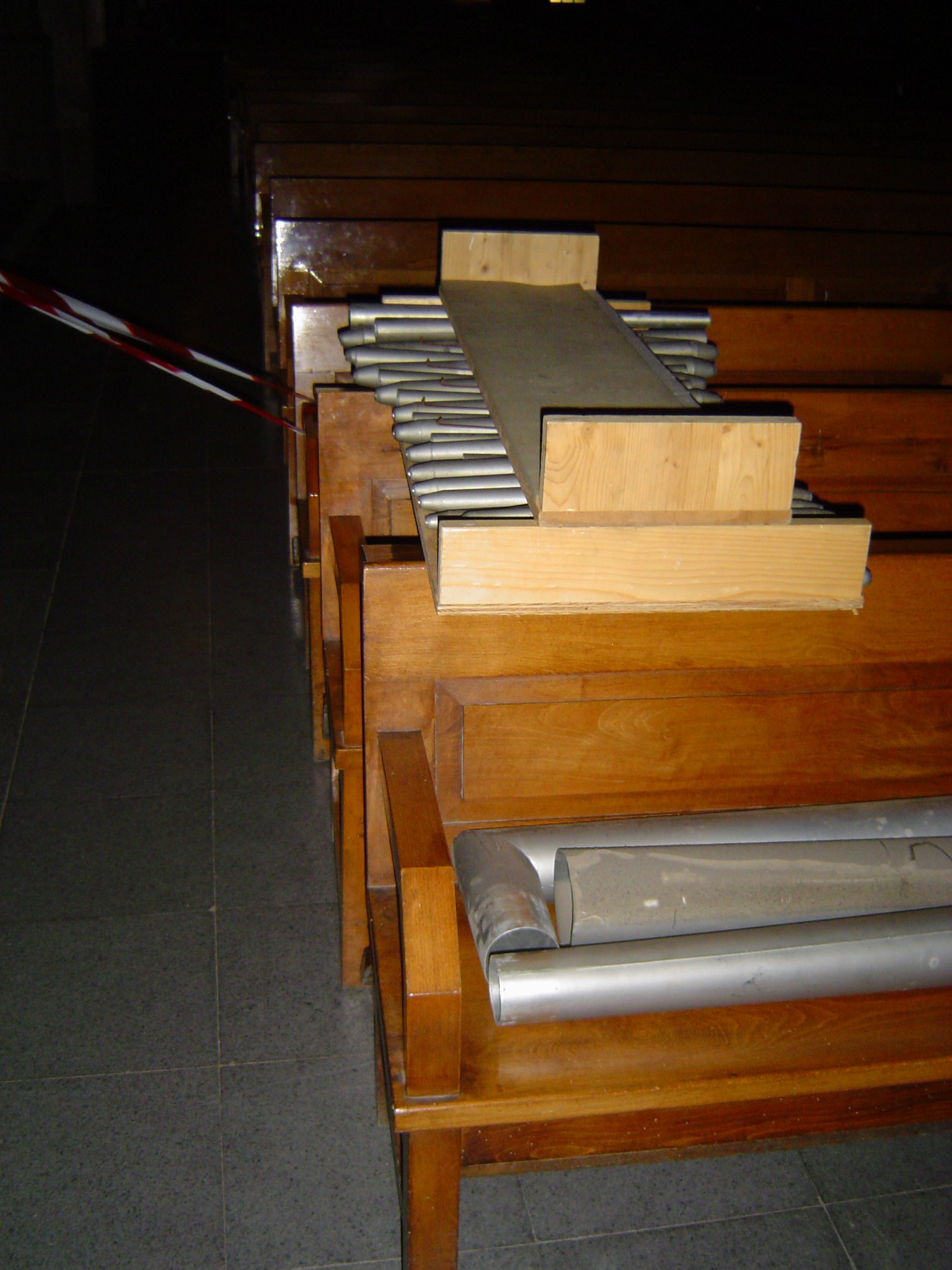

Tubs de l'orgue colocats sobre els bancs de Santa Maria abans de portar-los a la capella dels Dolors

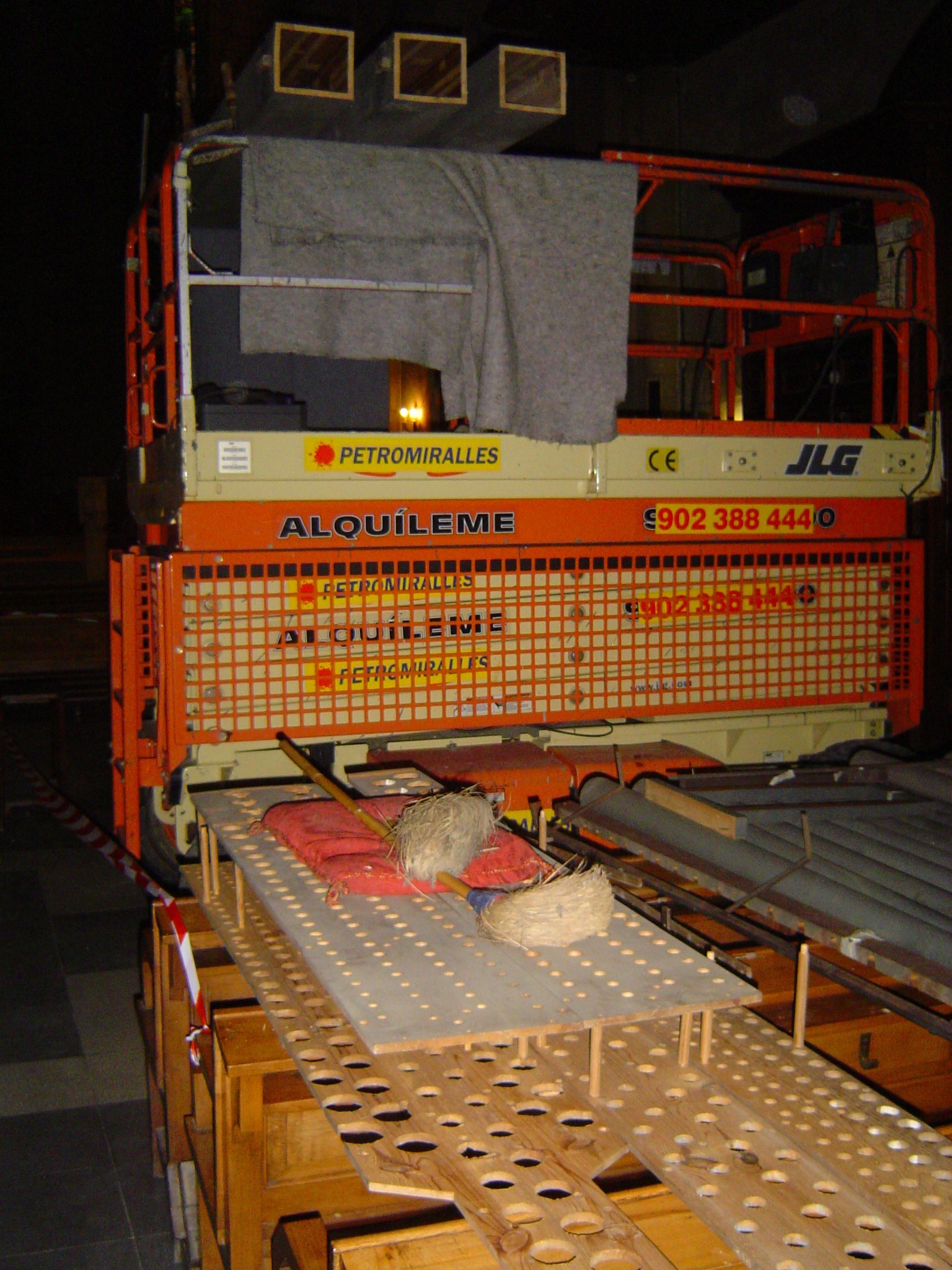

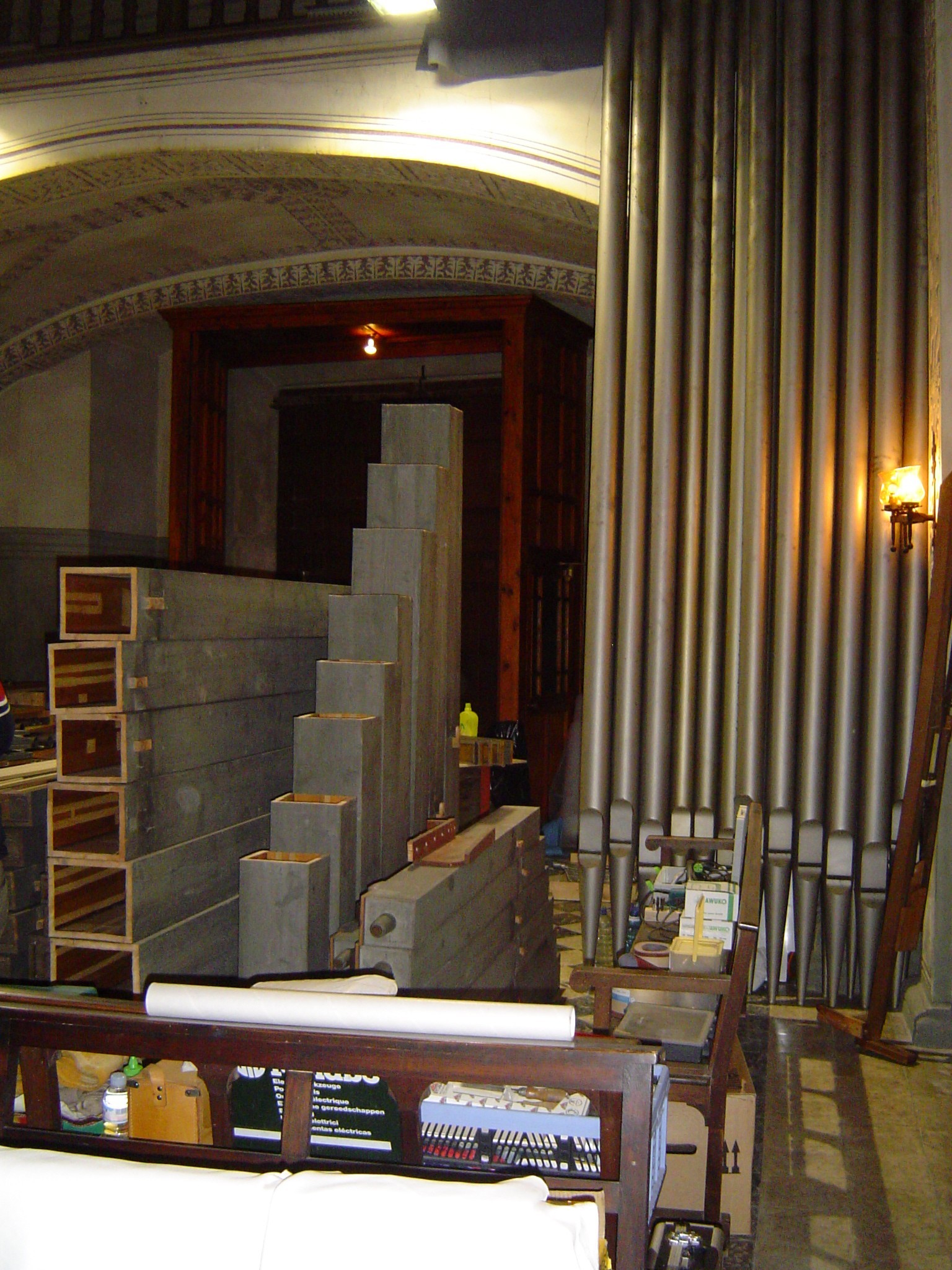

Panderetes i tubs sobre els bancs. Darrera la plataforma amb que s'han baixat els tubs amb uns quans tubs de fusta del pedaler

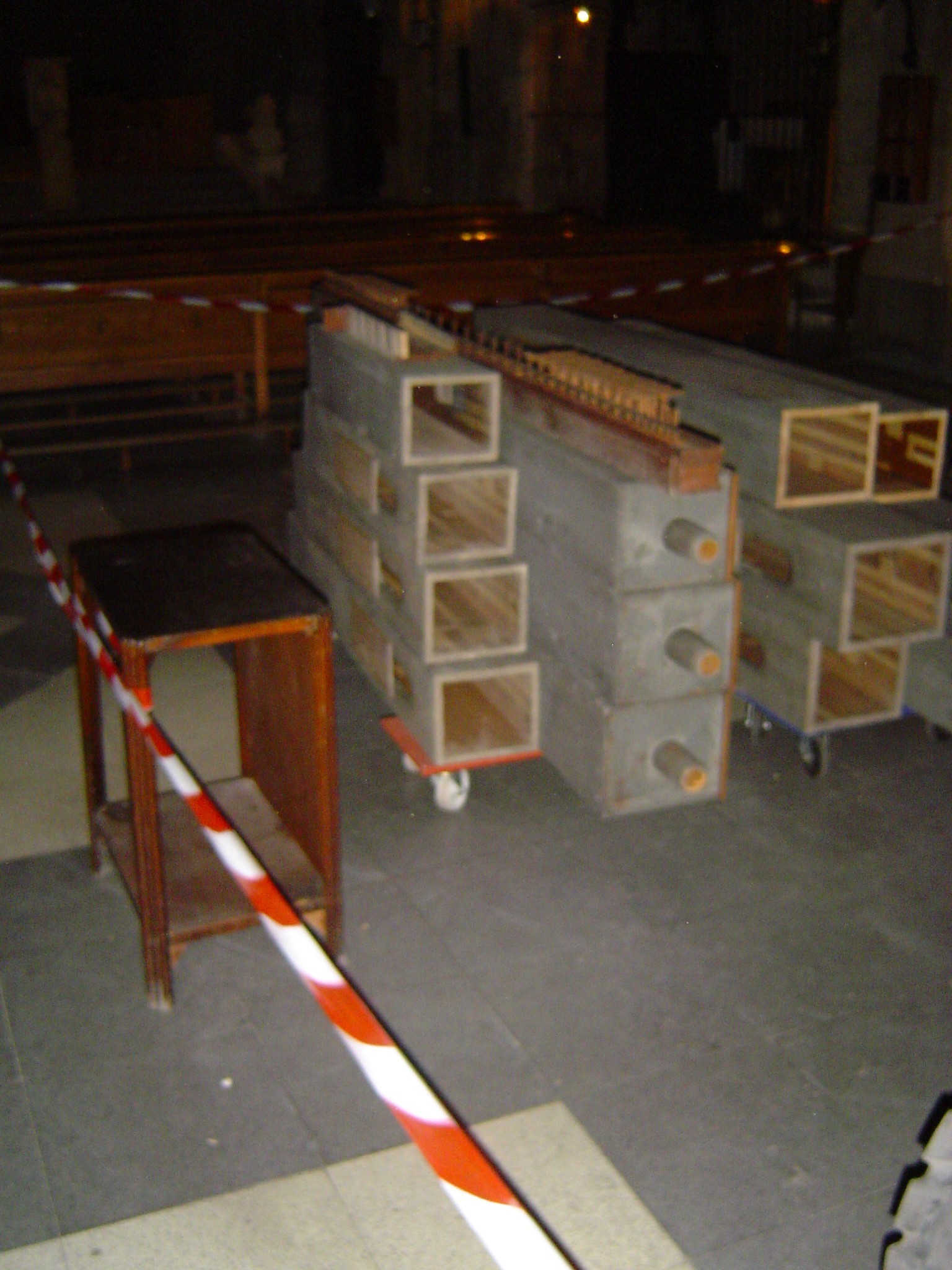

Tubs de fusta del pedaler al terra de la basílica

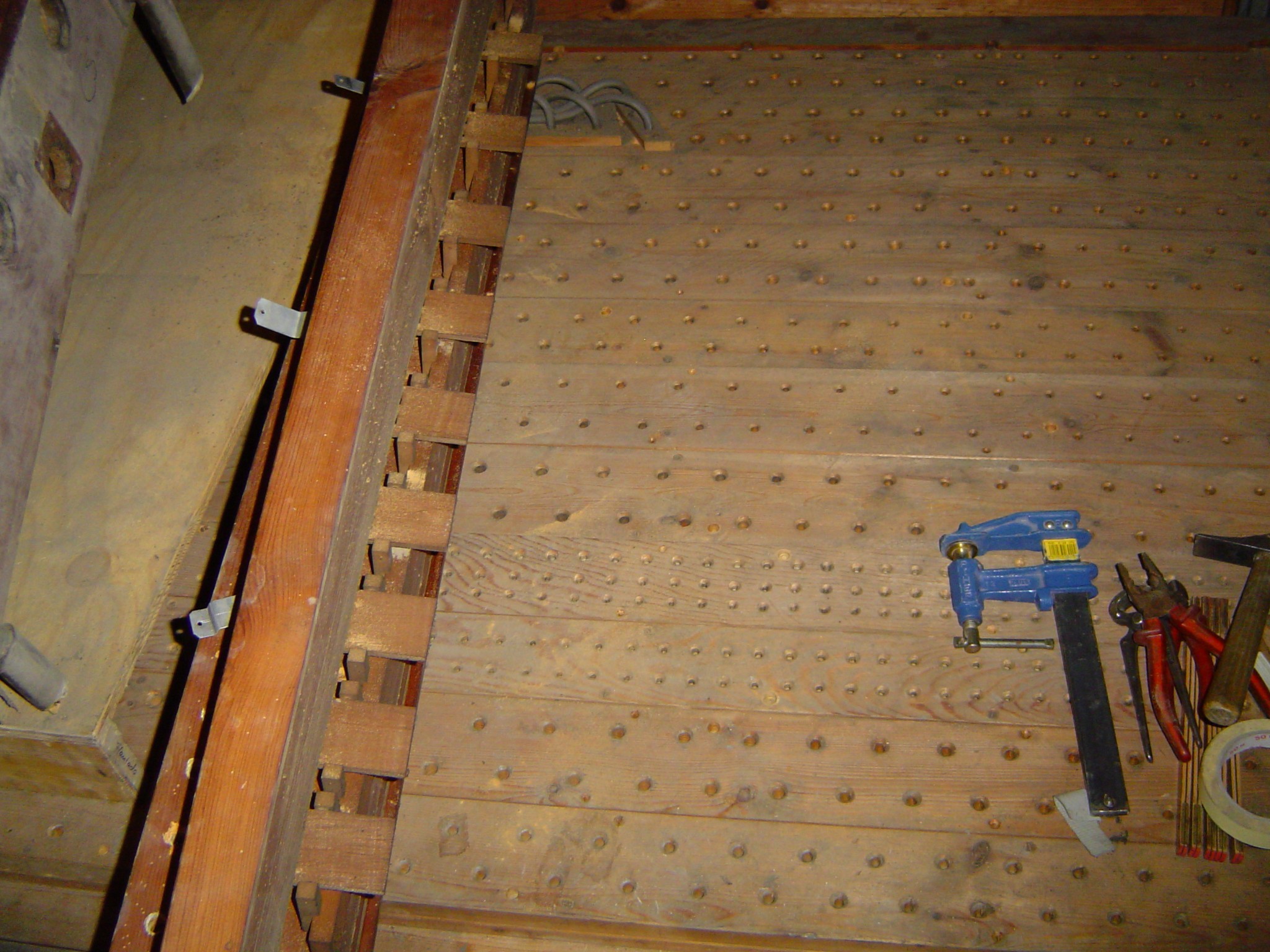

A sota, es pot veure els forats on val col·locats els tubs i el final de les correderes del primer teclat

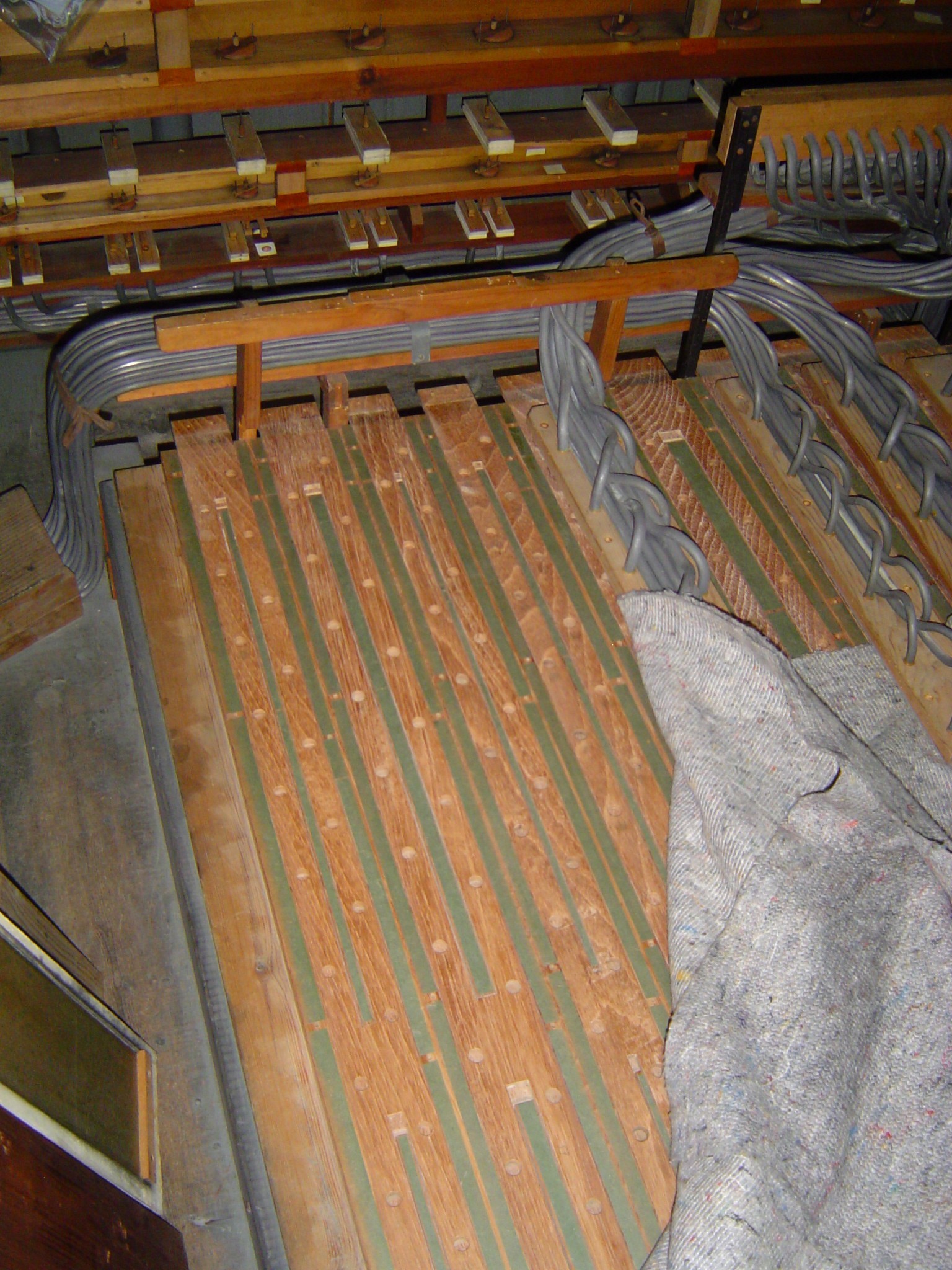

En aquesta foto es poden veure les corredes

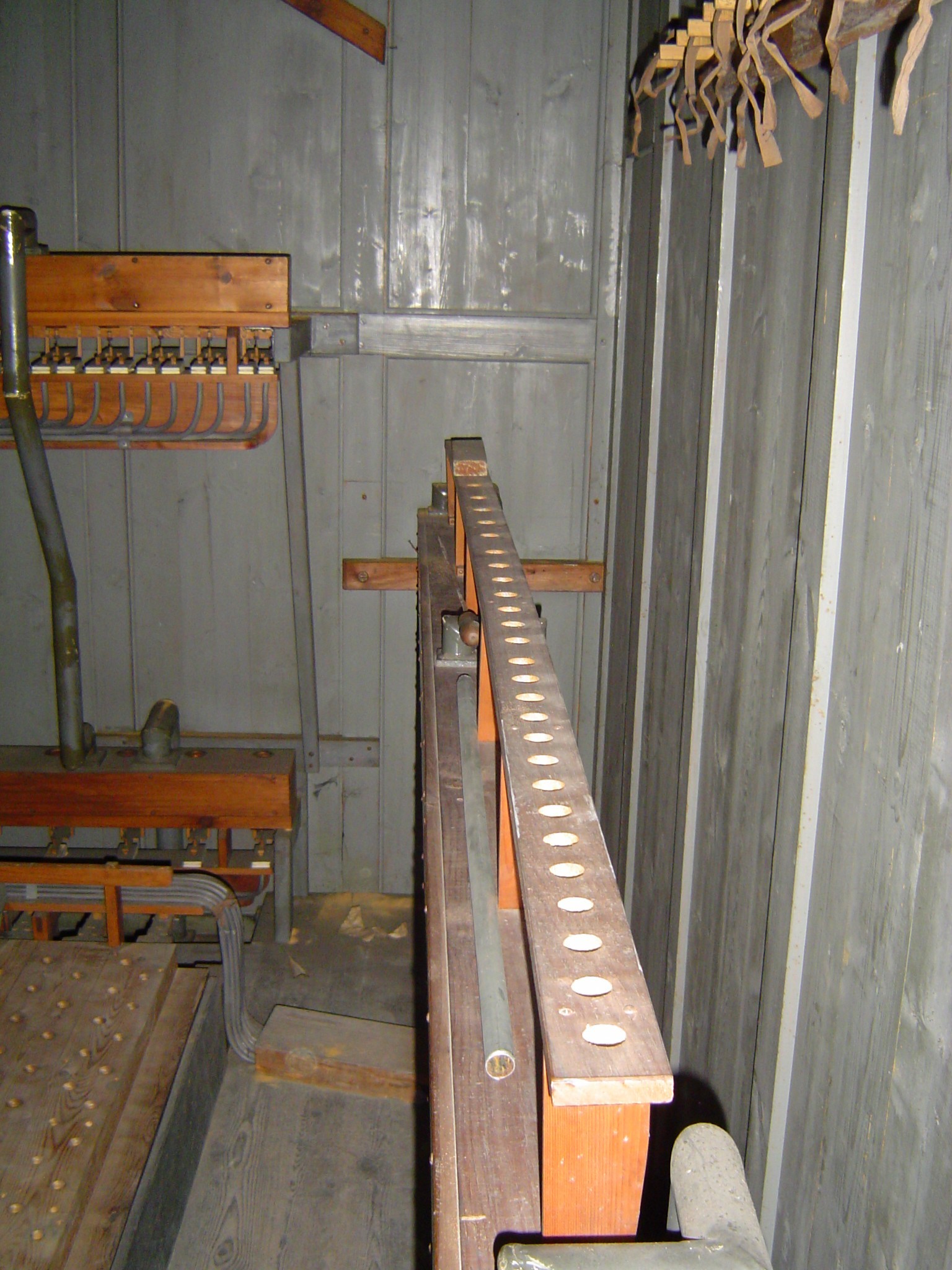

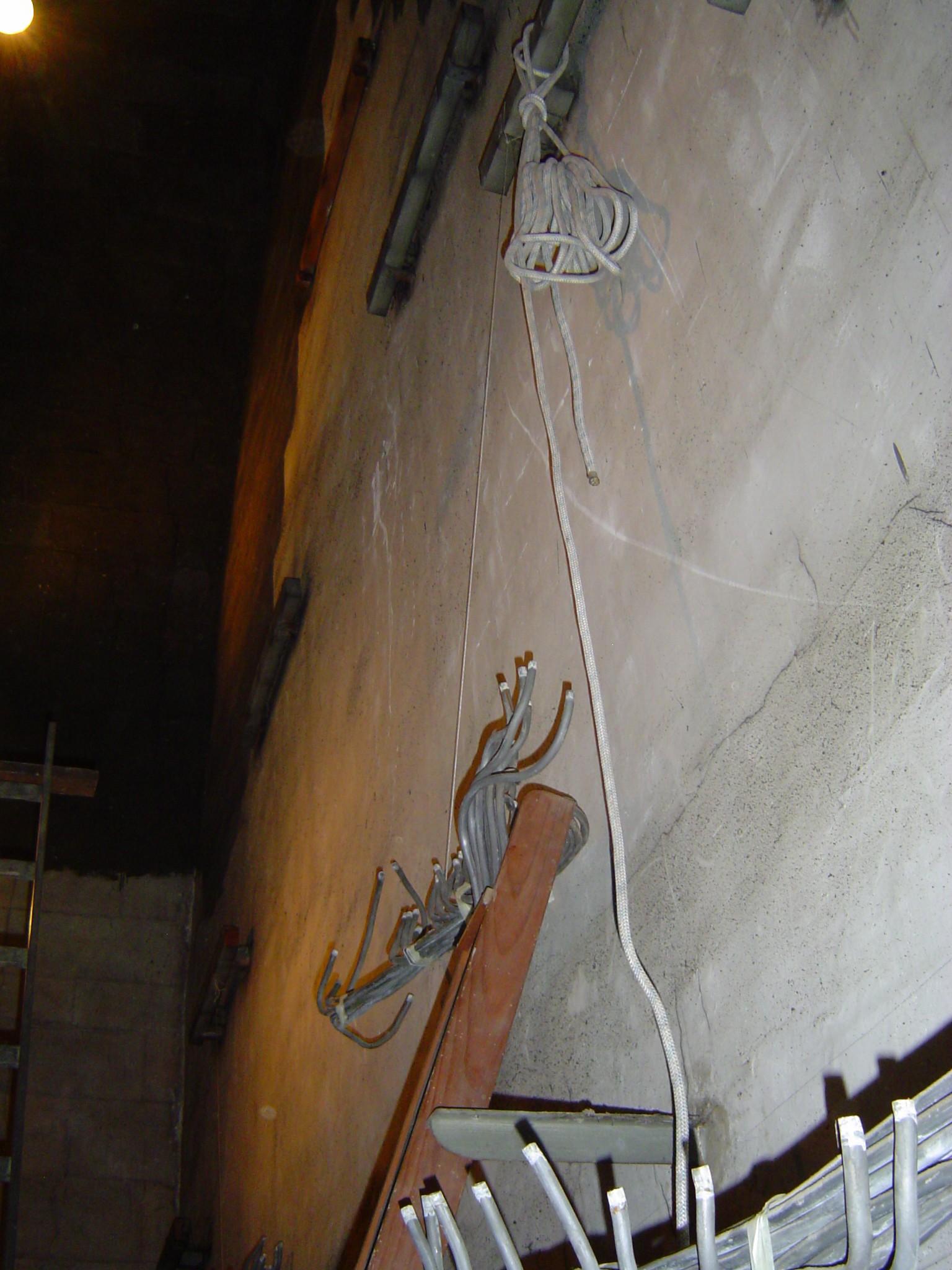

Paret del fons de l'orgue on hi havia col·locats els tubs del pedaler. Només es veu les barres on estaven fixats els tubs i els tubets de plom que porten l'aire mecànic.

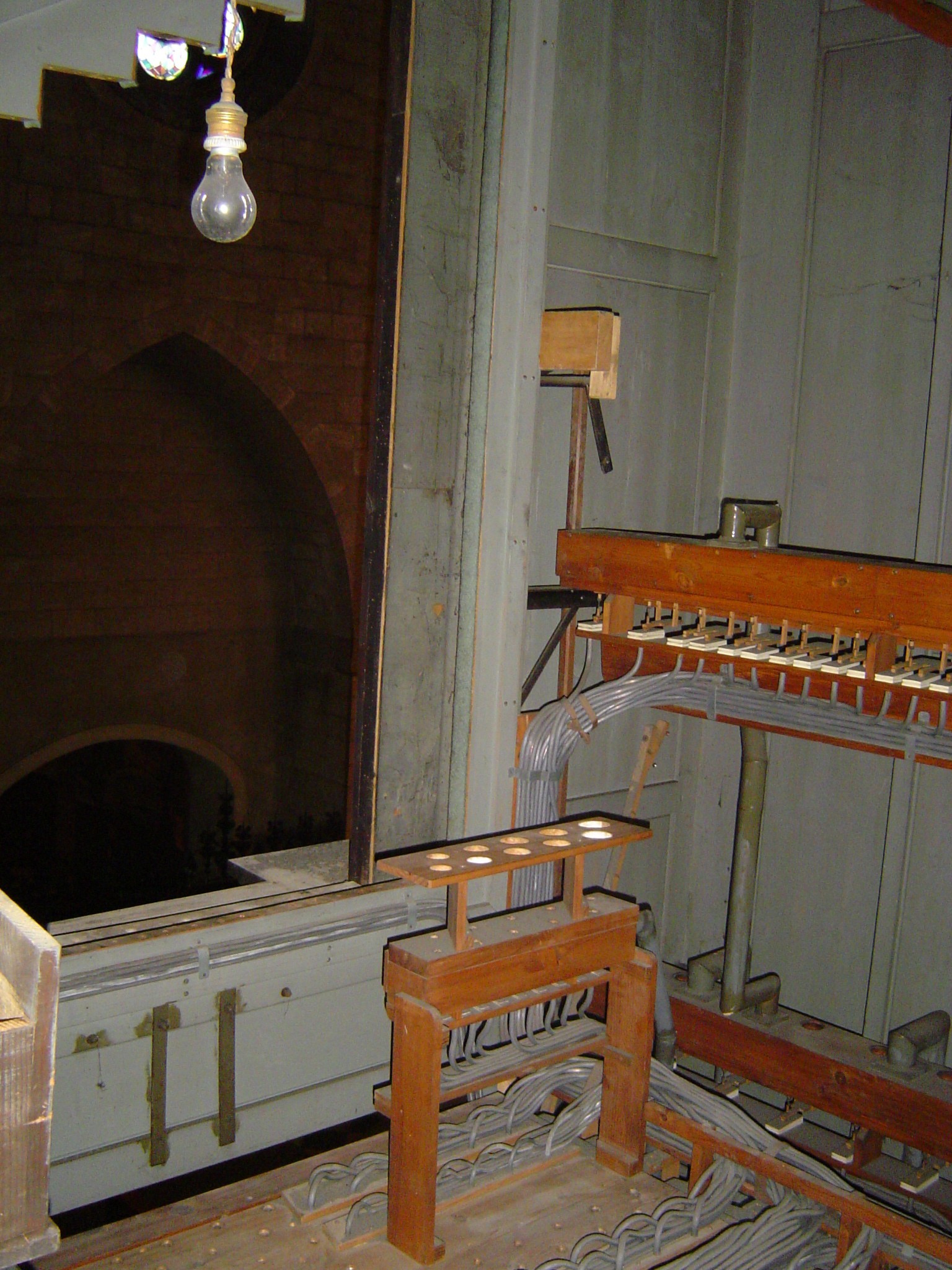

Es pot veure com treuen part del mecanisme del pedaler per la façana. Es veu, mig desmontada, la persiana que permet regular el volum del primer teclat.

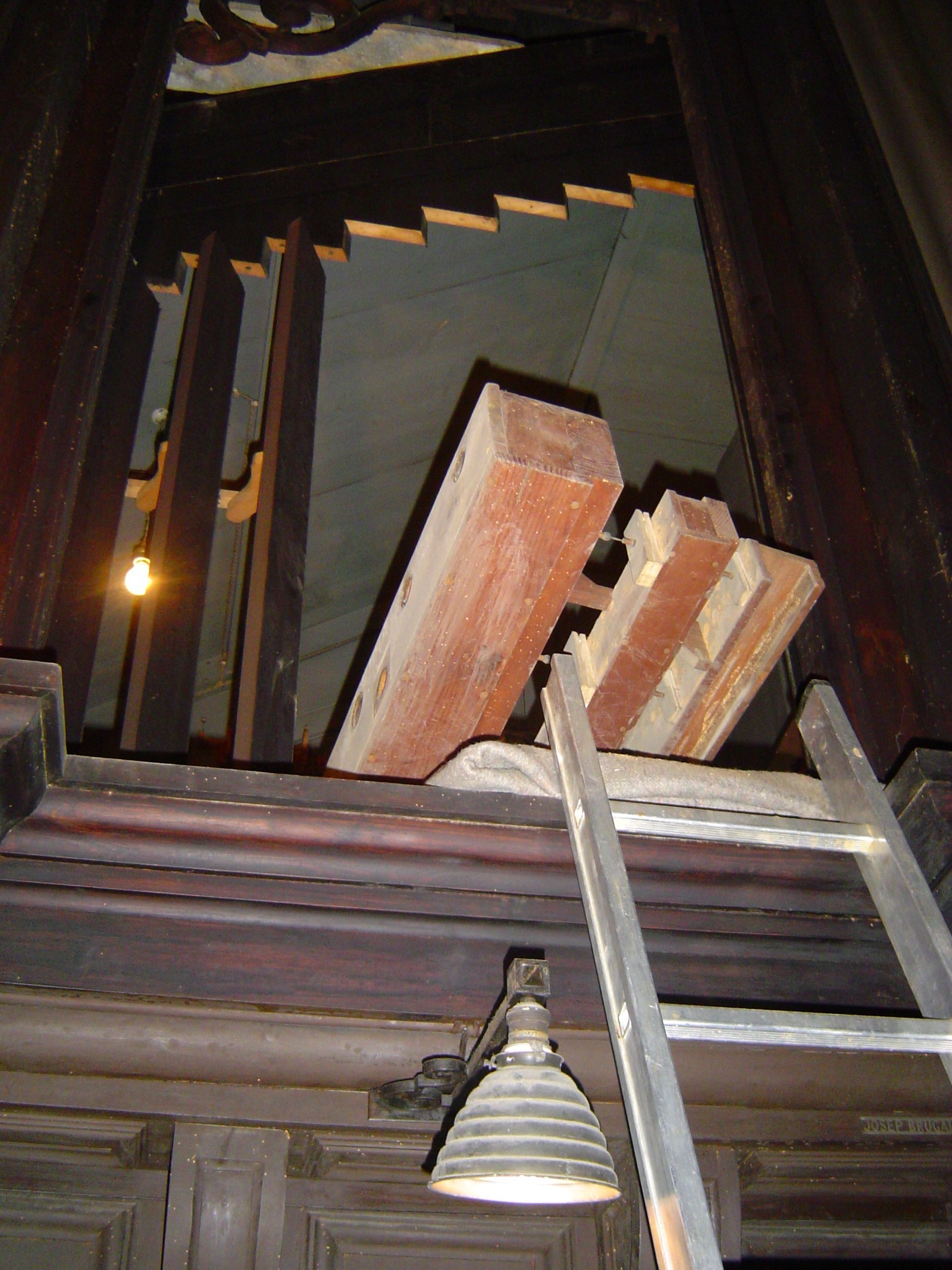

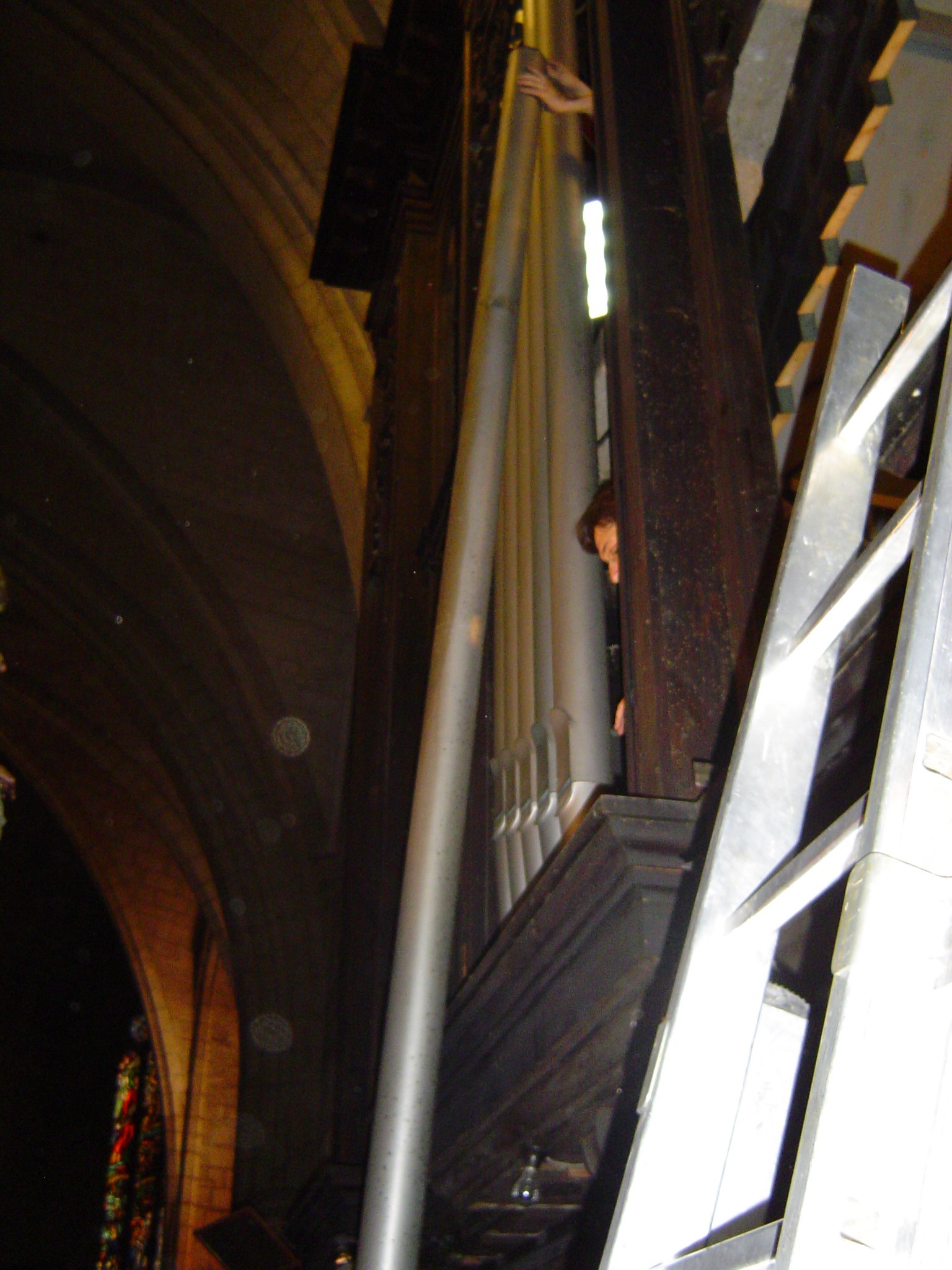

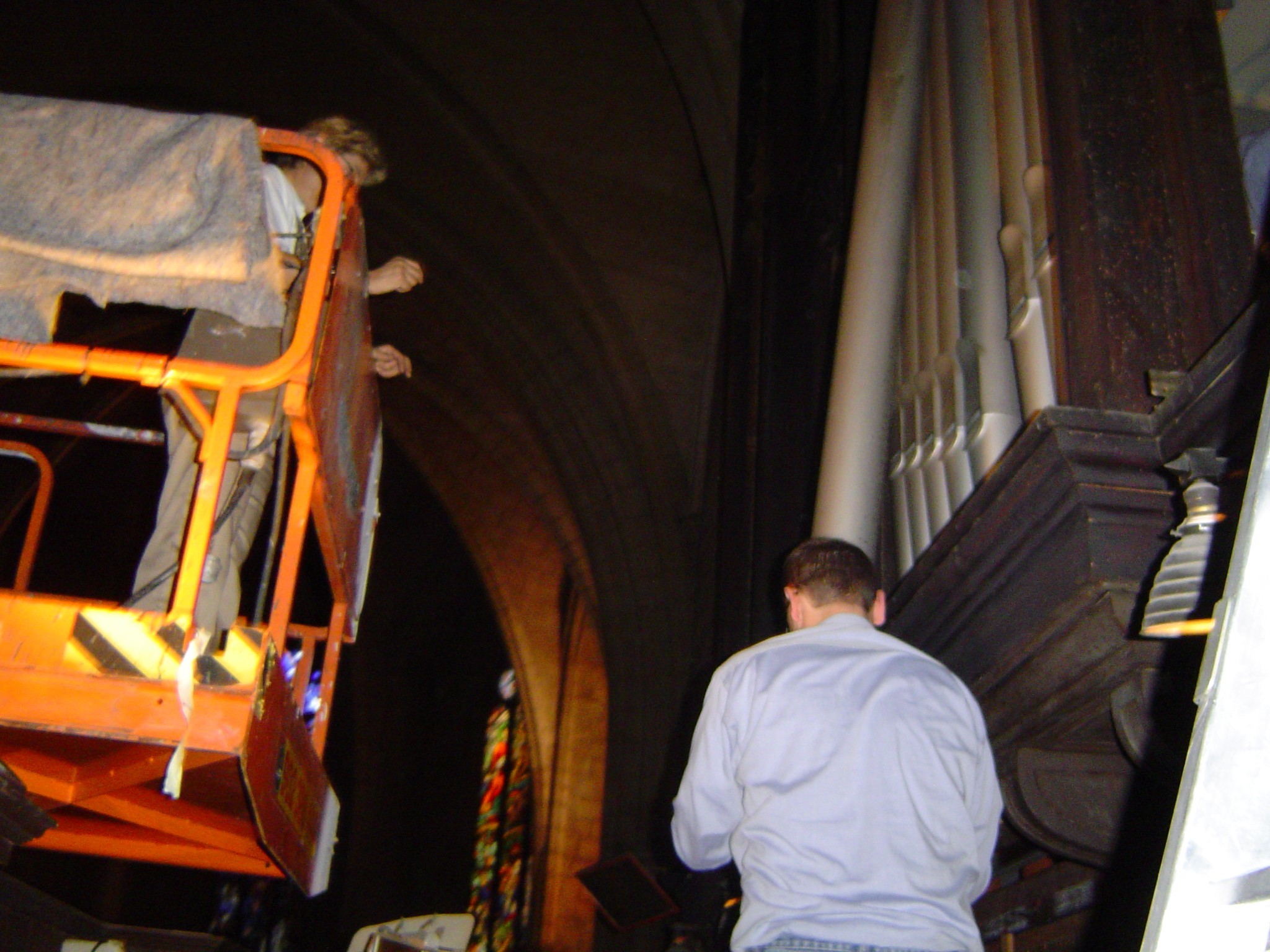

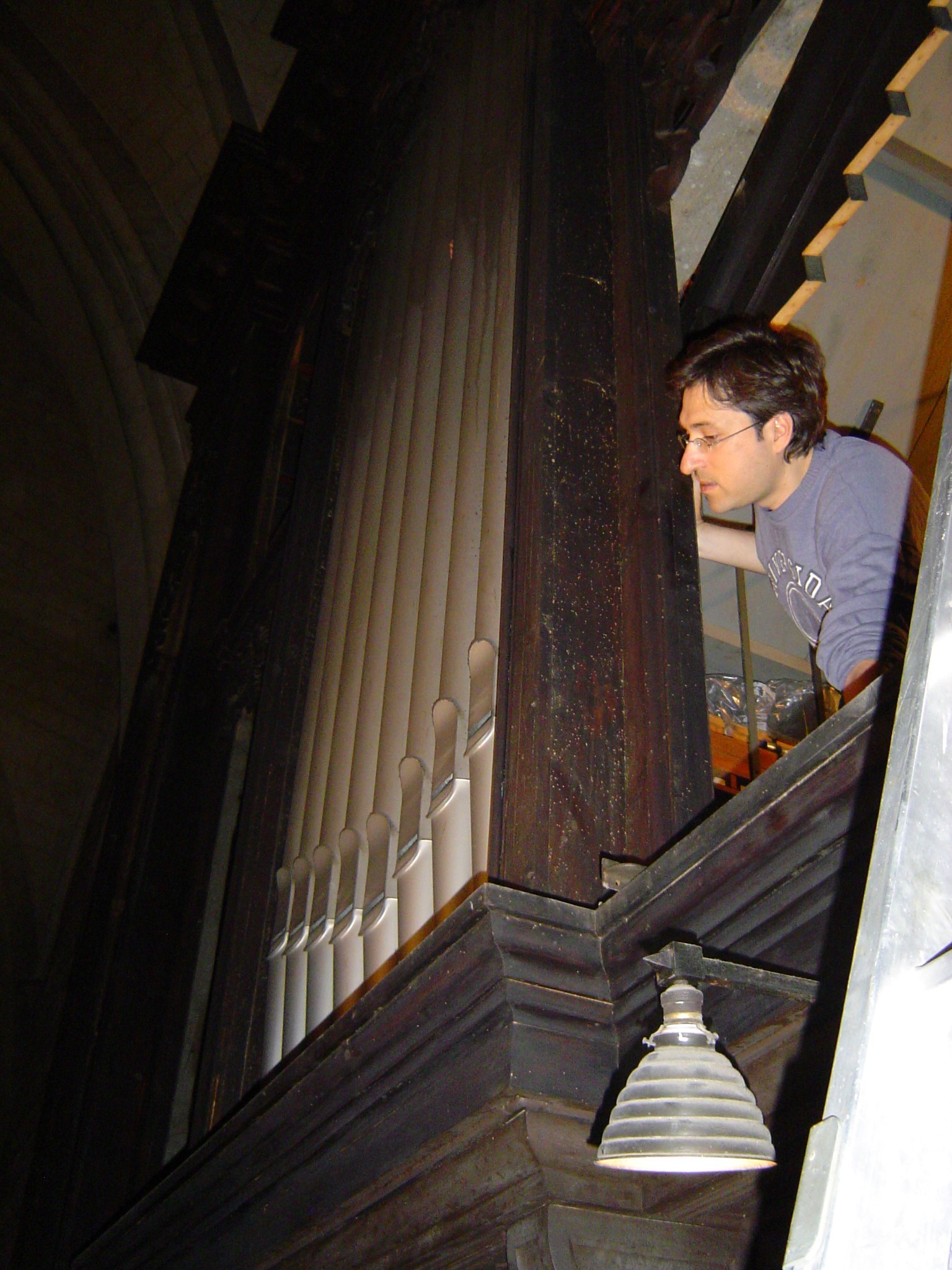

Desmontatge dels tubs més grans de la façana

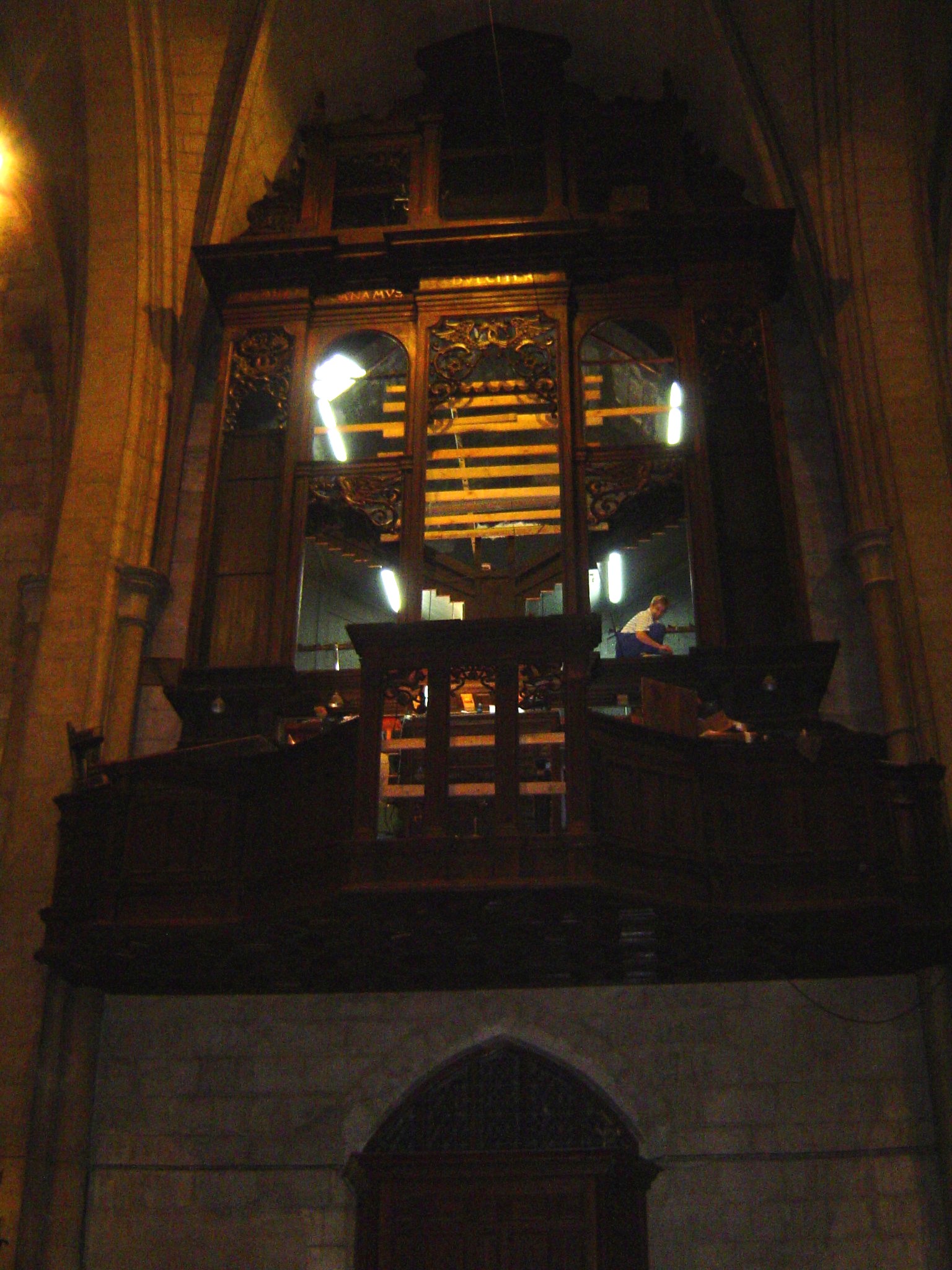

La caixa sense cap tub



A sota, es pot ve els foron van inserits els tubs del segon teclat, una petita pandereta i a la paret del fons les macàniques dels bordons del segon teclat. També s'ha desmonstat la persiana de l'expressió del primer teclat.Al costat es pot veure la mateixa part de l'orgue abans de treure'n els tubs.

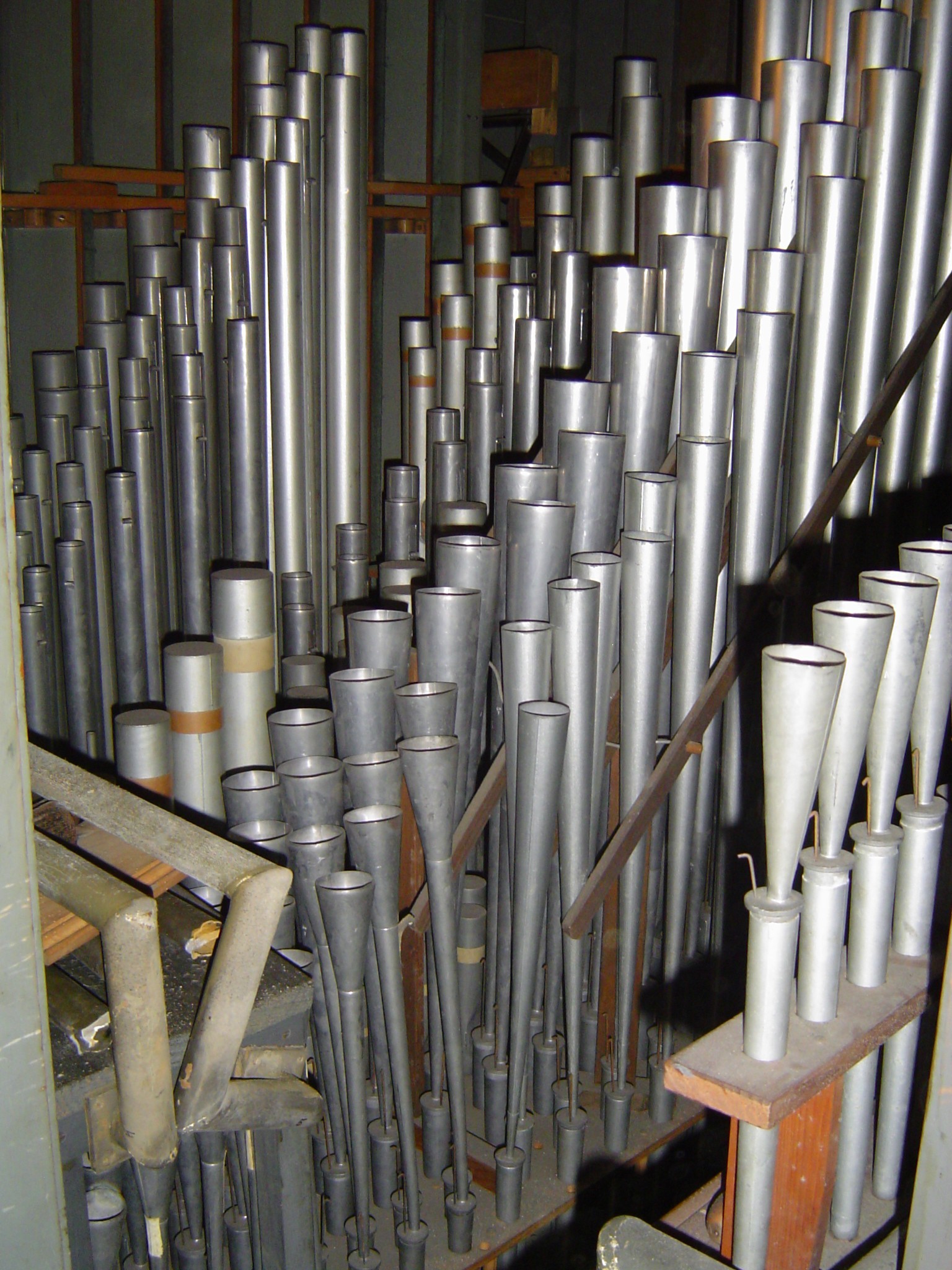

Una altra vista de la mateixa zona. A la part dreta de la imatge es veu la pandereta on hi ha col·locats la trompeteria del segon teclat

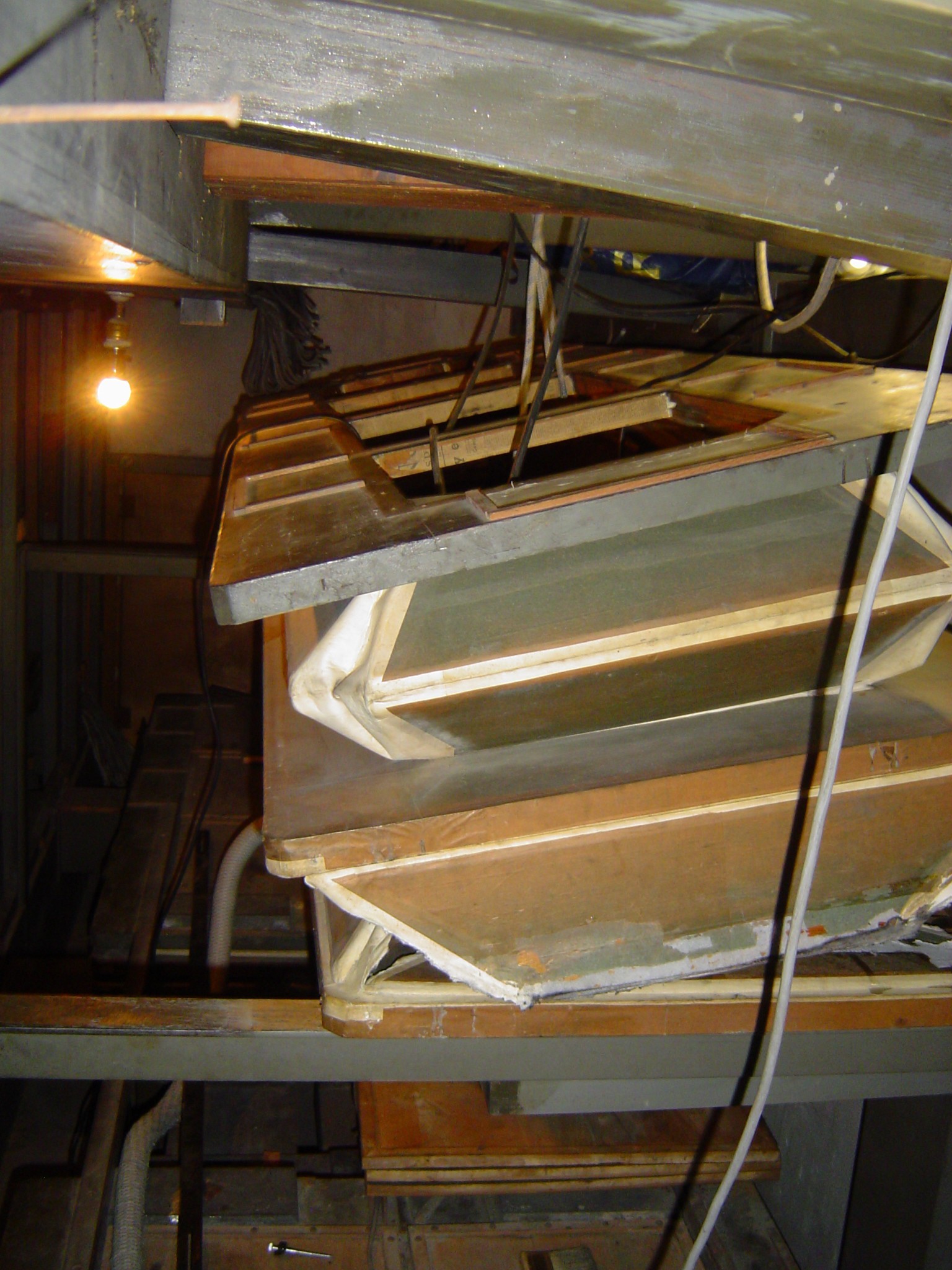

Manxes mig desmontades

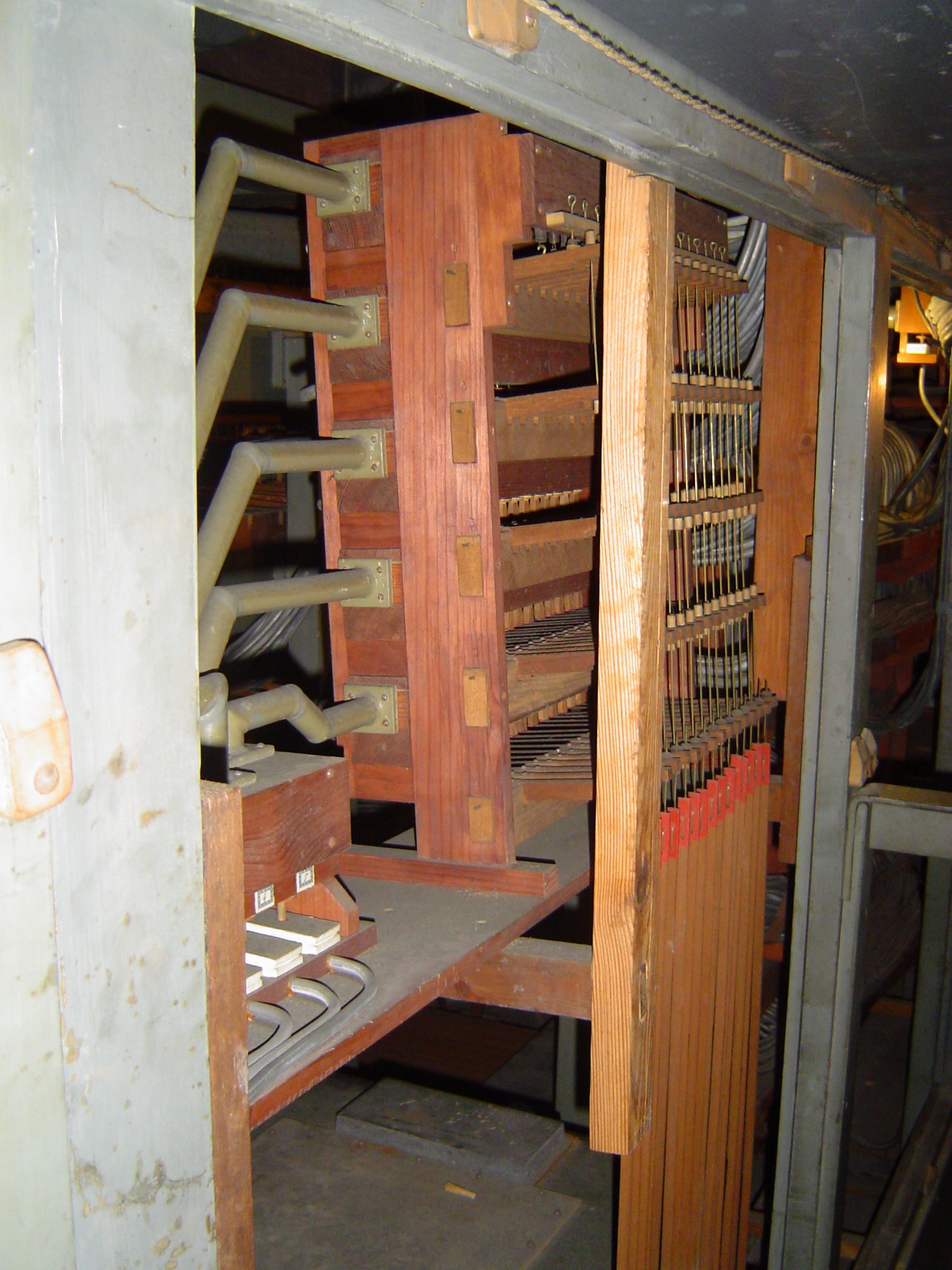

Mecànica desmontada

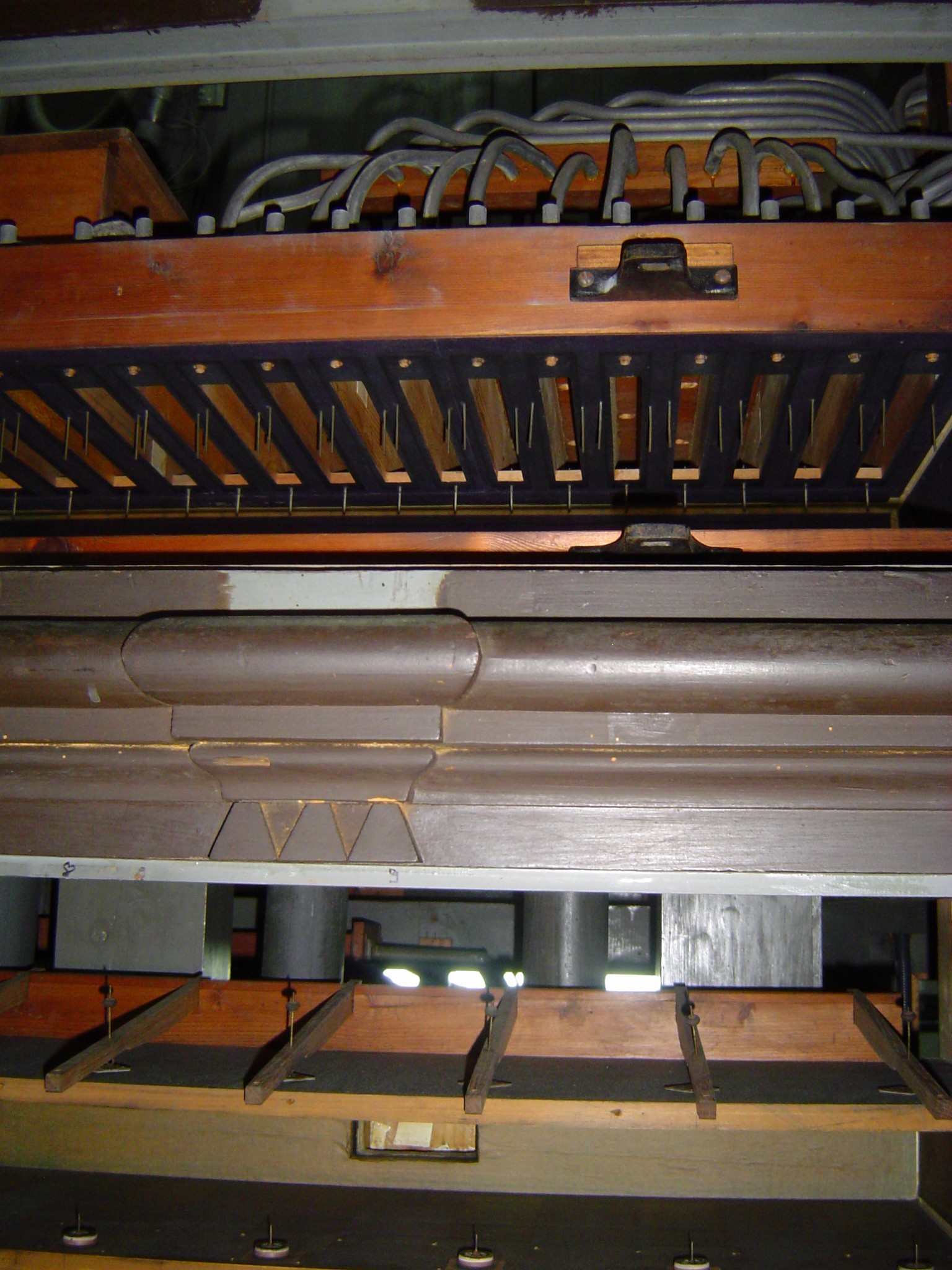

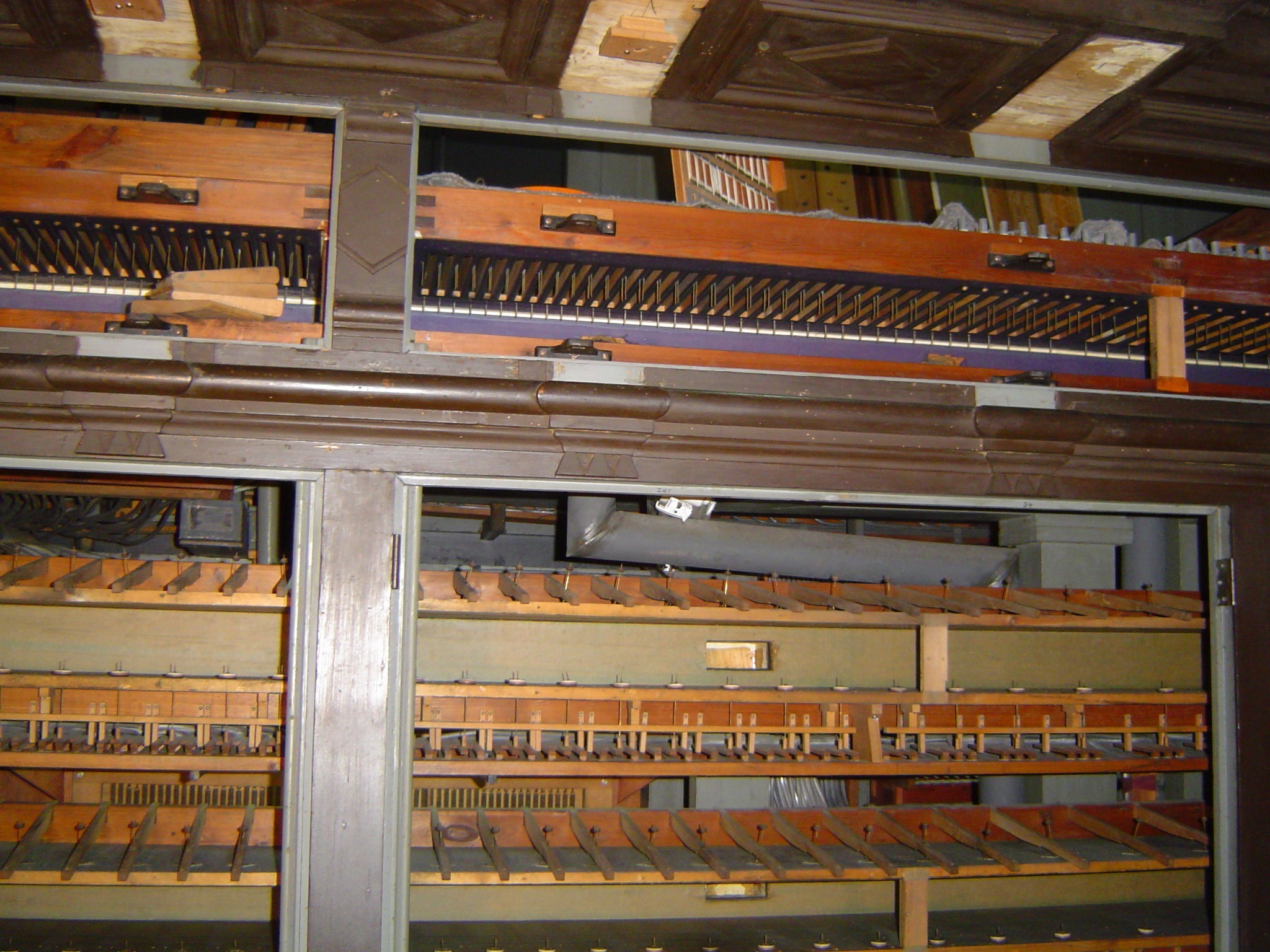

A sobre detall on es poden veure les canals de l'aire i les guies de les vaentalloles que ja han estat tretes

A la part inferior hi ha dues imatges de la Capella dels Dolors on s'han guardat els tubs i altres peces de l'orgue
