| Línies
de derivació individual. |
|
És
la MIE BT015 la que regula les derivacions
individuals.
Als
edificis destinats principalment a habitatges les derivacions
individuals enllaçaran el comptador o comptadors
de cada abonat amb els dispositius privats de comandament
i protecció. Mai es podrà fer servir
un conductor neutre comú per diferents abonats.
Les
derivacions individuals deuran descórrer, sempre
que sigui possible per llocs d’ús comú,
i estaran constituïdes per:
-
Conductors
aïllats a l’interior de tubs encastats.
-
Conductors
aïllats dins de tubs en muntatge superficial.
-
Canalitzacions
prefabricades.
-
Conductors
aïllats amb coberta metàl·lica en muntatge
superficial.
|
Les
línies de distribució o de
derivació individual són aquelles que
uneixen els comptadors de cada abonats amb l’interruptor
de control de potència màxima (ICP-M) instal·lat
a l’interior del seu habitatge. |

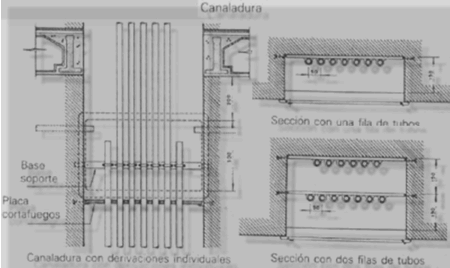

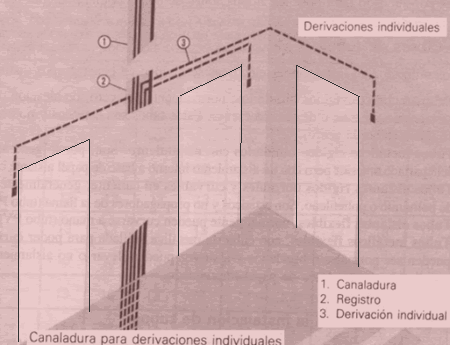

| Generalment
les derivacions individuals es munten a l’interior de
canalitzacions preparades exclusivament per elles,
amb una secció de 30x30 centímetres,
sense canvis de sentit o rotacions, i tancada convenientment,
però registrable a totes les plantes des de llocs d’ús
comú.
 |
Els
tubs d’una derivació individual, deuran
ésser d’un diàmetre nominal que
permeti ampliar la secció dels conductores
inicialment instal·lats en un 50 por 100.
i com a mínim serà de 23 mil·límetres.
Es recomana deixar alguns tubs vuits per atendre possibles
ampliacions.
|
-
a)
La demanda prevista de cada abonat, que serà, com
a mínim la fixada per la MI BT 010.
-
b) La màxima caiguda de tensió admissible,
que serà:
En el cas de comptadors individuals o concentrats per
planta: 0.5%.
En el cas de comptadors totalment concentrats: 1 %.
|
El
número de conductors vindrà fixat pel de fases
necessàries per a la utilització dels
receptors de l’abonat, així com per la importància
del subministrament. Seran de coure i, pel càlcul
de la secció es tindrà en compte:
|
La
c.d..t. s’entén des de l’inici de la
derivació individual fins el punt de connexió
del dispositiu privat de comandament i protecció.
|
|
|
 |

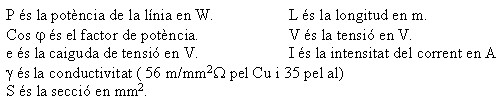

Les
formules que permeten el càlcul seran diferents segons
el subministrament sigui monofàsic o trifàsic. |
| monofàsic |
trifàsic |
|
|
|
| Grau
d'electrificació |
Longitud
en metres |
| Mínima
fins a 3 kW |
24 |
41 |
65 |
| Mitjana
fins a 5 kW |
14 |
24 |
39 |
| Elevada
fins a 8 kW |
- |
15 |
24 |
| Especial
fins a 13 kW |
- |
- |
15 |
| Secció
S de fase en mm2 |
6 |
10 |
16 |
| Secció
S de neutre en mm2 |
6 |
10 |
16 |
| Secció
S de protecció en mm2 |
6 |
0 |
16 |
| *
Diàmetre D del tub en mm2 |
23 |
23 |
23 |
| *
En derivacions individuals trifàsiques, el diàmetre
mínim dels tubs que s'han d'instal·lar és de 29 mm. |
|
Secció
dels comptadors i diàmetre dels tubs |
A)
Cables UNIPOLARS aïllats per a una tensió nominal de 750
V, de colors NEGRE, MARRÓ o GRIS per a conductors de fase,
de color BLAU CLAR per a conductor de neutre i BICOLOR VERD-GROC,
per a conductors de protecció.
B)
Cables MULTIPOLARS ARMATS aïllats per a una tensió nominal
de 1.000 V i 4.000 V de tensió de prova.
Una
derivació individual ha d'estar constituïda per un
conductor per a cada fase, un conductor de
neutre i un conductor de protecció i sempre
ha de discórrer sota tub independent.
Els tubs de protecció
de les derivacions individuals poden ser rígids o
flexibles i tenen, com a mínim, les característiques
següents:
- aïllants.
-
autoextingibles.
-
grau de protecció al xoc mecànic no inferior a 7.
Quan
es facin servir cables MULTIPOLARS ARMATS, es poden
fixar directament a l'interior de la canaleta. |
Característiques
dels conductors.
Sempre
han de ser de coure i es poden fer servir: |
| |
Exemple
4. |

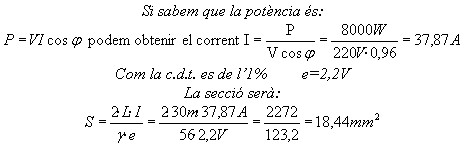

| Calculeu
la secció dels conductors d’una derivació
individual monofàsica, per un habitatge amb un grau
d’electrificació elevat, que partint d’una
centralització de comptadors única, té
30 m de longitud. El cosinus de fi serà de 0,98. |
|
 |
|
| A
les taules anterior podem observar que la secció normalitzada
a adoptar és de 25 mm2 a aquesta secció el correspon
un corrent de 68ª, molt superior al que necessitem. Com
dins del tub només haurà 1 cable més
el neutre més el terra i la temperatura la considerem
a 40º C no aplicarem cap coeficient de reducció.
|
|
| |
Activitats. |
| 14.
De quina manera es pot muntar una derivació individual? |
|
| 15.
Quina reserva d’espai preveurem a l'hora d'executar les
derivacions individuals? |
|
