| Interruptors de posició electromecànics (Finals de cursa) | |
Aquest
captadors són molt emprats gràcies a les seves qualitats:
fàcil instal·lació, seguretat de funcionament
fins i tot en condicions ambientals molt adverses, fiabilitat, precisió,
immunitat a les pertorbacions electromagnètiques, corrents
elèctriques a traves dels seus contactes elevades, adaptables

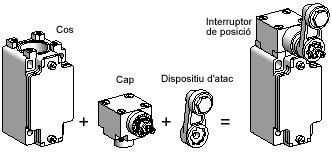

a qualsevol tensió de funcionament, etc. Consten de tres
parts ben diferenciades: |
S’empren
en la detecció o el pas de l’element a automatitzar.
Per exemple el pas d’un cilindre, o d’un ascensor, etc.
|
 |
Contactes
elèctrics: Es
l’element comú a tot el finals de cursa. Podem trobar
amb un sol contacte NO o NT ( normalment tancat, normalment obert
), amb 2 NO/NT simultanis, 2 NO-NC decalats amb ruptura brusca o
ruptura lenta. |
Cos:
De diferents mides i materials (termoplàstic, metall) d’execució
totes elles normalitzades. Amb una o varies entrades pels conductors
que es connectaran al contactes elèctrics |
 |
|

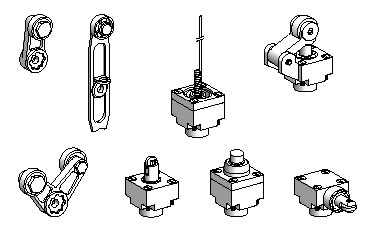

Dispositius
d’atac (Caps de control): Podem trobar: caps de moviment
rectilini amb bola o rodet a l’extrem, laterals amb rodet,
horitzontals, amb palanques amb rodet d’acció horitzontal
o vertical. Caps de moviment angular amb palanques amb rodet d’acer
o plàstic ajustables sobre 360º de 5 en 5º, amb
varetes rígides d’accionament en un o dos sentis o
multidireccionals. |
