| CODIFICADORS ÒPTICS ROTATIUS | |
| Els
codificadors òptics rotatius no
són altra cosa que captadors angulars de posició.
Els seu eix resta unit mecànicament a un arbre que l’acciona,
que farà girar un disc amb algunes zones transparents i altres
d’opaques. Plats, carros, capçals de mecanitzat,
robots, màquines eines de tall... Controlar el desplaçament,
la posició, la velocitat d’un objecte en moviment sol
ésser un dels problemes més habituals en un procés
industrial: Aquí els sistemes de detecció solem resoldre
satisfactòriament la majoria de casos. |
|
El
llum emès per un diode luminiscent arribarà
als fotodiodes cada cop que travessi una zona transparent.
Aquests fotodiodes produiran un senyal que serà amplificat
i convertit en un senyal quadrat abans de transmetre’l a la
unitat de procés. Trobarem de dos tipus: |
|
 |

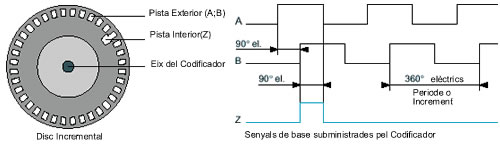

Òptics
Rotatius Codificadors Incrementals també denominats
generadors d’impulsos. S’empraran en
aplicacions de posicionament i control de desplaçament d’un
mòbil per comptatge o descomptatge de polsos. |
 |

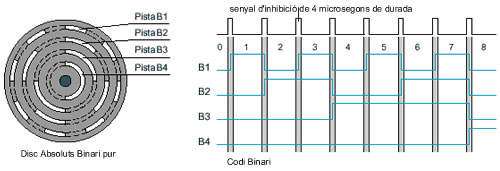

Òptics
Rotatius Codificadors Absoluts de volta simple i multivolta.
S’empraran en aplicacions de control de desplaçament
i posicionament d’un mòbil per codificació. |
