| Projecte
d'Aplicació am el SADEX |
|
| Control
d'una Cambra Frigorífica. |
Títol
del projecte: |
| Neus
Borràs Filella |
Autora |
| nborras@pie.xtec.es |
e-mails: |
| IES
GINDAVOLS. Lleida. |
Centre:
/ Població: |
| Montse
Labèrnia Descarrega |
Autora |
| mlaberni@pie.xtec.es |
e-mail |
| IES
FLIX. Flix. (Tarragona). |
Centre:
/ Població: |
| Salvador
Serra Soto |
Autor |
| sserra22@pie.xtec.es |
e-mail |
| IES
Manuel de Pedrolo. Tarrega. (Lleida). |
Centre:
/ Població: |
| 12-07-02
|
Data: |
| 4t
ESO, Batxillerat |
Nivell/cicle/crèdit: |
| 6
hores |
Temporització
aprox.: |
| Objectiu
del projecte |
|
-
Utilitzar l'equip Sadex .control i l'ordinador amb el programa
Win-Logo i Micromon.
- Aconseguir el control de les variables ambientals dins d'una
cambra frigorífica, mitjançant mecanismes d'engegada
i aturada de motors i vàlvules que són accionats
quan les sondes que detecten les variables ambientals capten
certs rangs de valors.
|
|
| Especificacions
T ècniques |
|
-
Conèixer els paràmetres a controlar dins de la
cambra frigorífica
- Conèixer el llenguatge Win Logo
- Conèixer els components del Sadex
|
|
| Material
i equipament |
|
-
PC
- Win Logo
- Equip Sadex
- Mòduls CO2, Etilè i Nitrogen
|
|
| Descripció
del projecte i funcionament |
|
-
El programa controlarà els paràmetres de dins
la cambra frigorífica.
- Un termòstat regularà la temperatura entre 0
i 4 ºC de manera que quan es superi el valor de 4ºC
es posarà en marxa el compressor i s'aturarà quan
la temperatura sigui i gual a 0ºC.
- Un higròmetre regularà la humitat entre 90 i
95% de manera que per valors superiors al 95% extregui l'excés
d'humitat.
- Un sensor, controlarà l'excés d'etilè
i l'extraurà periòdicament
- Un sensor comprovarà que el nivell de CO2 estigui comprès
entre un 2-3%
- Un sensor controlarà el nivell d'oxigen entre un 2-3%
- Un sensor controlarà el nivell de nitrogen
|
|
| Entrades/sortides
(mòduls utilitzats, vies...) |
|
-
Mòdul de temperatura
- Mòdul de nivell d'oxigen
- Mòdul d'entrades digitals
- Mòdul de sortides digitals
- Mòdul d'humitat
- Mòdul de nivell de CO2 *
- Mòdul de nivell de N*
- Mòdul d'etilè* ·
S'han d'adquirir, sols realitzem la simulació |
|

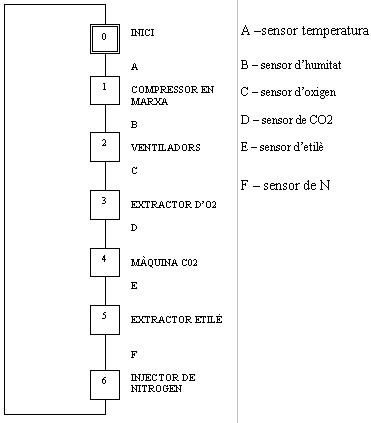

| Diagrama
de flux / organigrama / GRAFCET |
|
 |
|
| Llistat
del programa de control |
|
procediment
temp
si termòmetre.llegit "c > 30 [activa.sortida
"b 1]
;si la temperatura és superior a 30º, acitvarà
b1 (en marxa el compressor). Si no, continuarà a la següent
línia
si termòmetre.llegit "c < 28 [desactiva.sortida
"b 1] [executa [temp]]
;Quan la temperatura arribi a 28º desactivarà la
sortida b1 (del compressor) i passarà a la següent
línia (fi). Mentre no arribi a 28º executarà
temp.
fi procediment
higro
si higròmetre.llegit "d > 60 [activa.sortida
"b 2]
si higròmetre.llegit "d < 55 [desactiva.sortida
"b 2] [executa [higro]]
fi
procediment
oxi
si oxímetre.llegit "h < -4 [activa.sortida
"b 3]
si oxímetre.llegit "h > 0 [desactiva.sortida
"b 3] [executa [oxi]]
fi
procediment
cf
executa temp
executa higro
executa oxi
cf
fi |
|
|
Esquemes / dibuixos / fotos |
|
  |
Productor
d'hidrògen |
  |
Productor
de N2 al 95-98% de puresa
Convertidor
catalític eleiminació Etilè |
  |
Anàlissi
per computador del CO2
Equip
d'absorció de CO2 |
| Possibles
millores |
|
| Adquirir
els mòduls de captació de dades de CO2, etilè
i N2. Realitzar
una maqueta d'un recinte que pugui reproduir algunes de les
condicions de funcionament de la cambra frigorífica. |
|
| Qüestions
/ activitats |
|
| Visita
a alguna instal.lació frigorífica de la zona on
els alumnes puguin comparar el funcionament real de la cambra
amb el teòric. Recerca
d'informació per Internet. |
|
| Valoració
/ conclusions |
|
| La
realització de la maqueta així com la programació
del procés de control, permetrà desenvolupar objectius
generals marcat dins l'àmbit tecnològic, que van
des del coneixement de materials, tipus d'unions, electrònica,
realització de projectes i TIC, entre altres. |
|
| |
|
