Simbologia de les lents

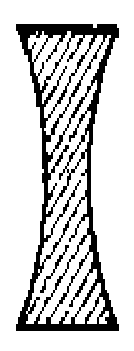

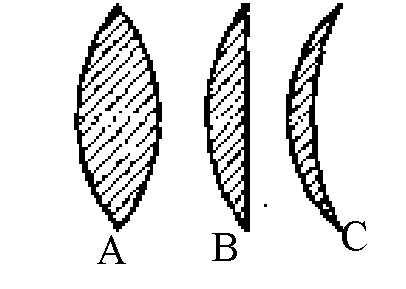

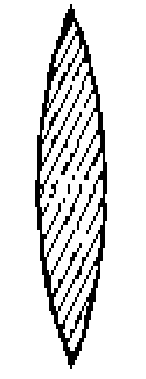

        La simbologia que, per conveni, es fa servir a Òptica és la que s'indica a continuació; la secció dibuixada serveix per
        entendre el conveni.

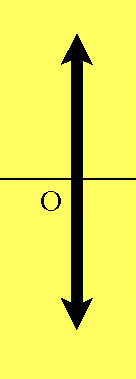

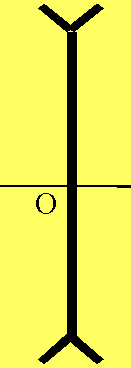

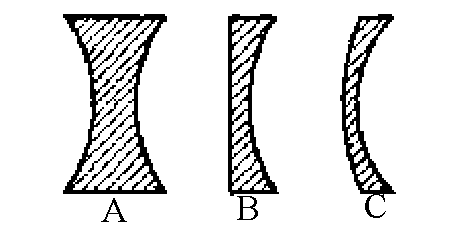

CONVERGENTS	DIVERGENTS

Elements òptics de les lents

• Centre òptic (O): punt central de la lent que té la propietat que tot raig de llum que passa per ell no es desvia.





• Eix principal: recta perpendicular a la lent que passa per O.


• Focus imatge  (F'): punt de l’eix principal on es tallen els rajos emergents que corresponen a incidents que són paral·lels a l’eix principal. Es troba a la dreta de la lent.



LENTS CONVERGENTS

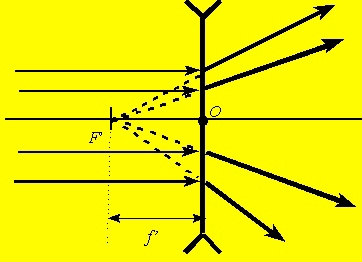

LENTS DIVERGENTS

De la mateixa manera que es defineix el focus imatge, a l'altra banda de la lent es pot parlar del focus objecte: tot raig de llum que passa per ell, emergeix de la lent paral·lel a l'eix principal.




• Marxa dels rajos de llum a les lents

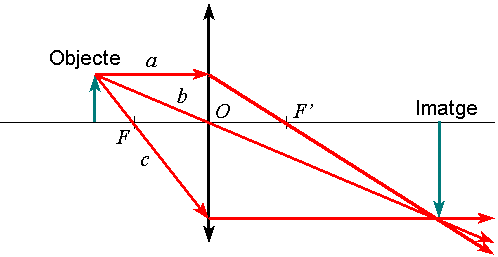

• Lents convergents

	Raig incident	Raig emergent
b	Passa pel centre òptic	No canvia de direcció
a	Paral·lel a l'eix principal	Passa pel focus imatge
c	Passa pel focus objecte	Paral·lel a l'eix principal

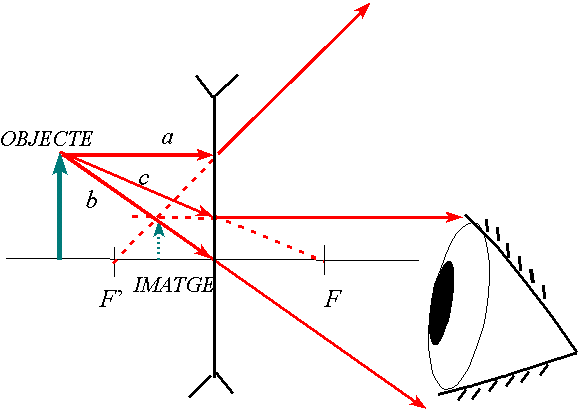

• Lents divergents

	Raig incident	Raig emergent
b	Passa pel centre òptic	No canvia de direcció
a	Paral·lel a l'eix principal	Com si vingués del focus imatge
c	En direcció al focus objecte	Paral·lel a l'eix principal

Potència de les lents. Diòptria

Si f' és la distància focal imatge expressada en metres (és a dir la distància des del centre òptic al focus imatge), el resultat de treure'n l'invers es diu que és la potència de la lent, i el resultat es dóna en diòptries:

A les lents convergents, el focus imatge es troba a la dreta de la lent; és a dir, f' >0 i , per tant, la seva potència és positiva. Per tant, les lupes (i les ulleres de vista cansada,...) tenen potències positives (per exemple, +2 diòptries).

A les lents divergents, el focus imatge es troba a l'esquerra de la lent; és a dir, f' <0 i , per tant, la seva potència és negativa.

Observeu que:

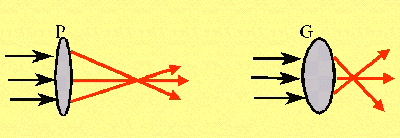

• Com més gran és |f´|, menys potència té la lent.
• A més potència, més petita és |f´|, és a dir, més intens és el canvi en la direcció dels rajos de llum:
