Construcció
de mòduls de relès.
|
|
Objectiu
Construcció de 8 mòduls de relès
per utilitzar-los com a complement amb l'equipació BTT01 (autòmat
programable) i BTT03 (equip electropneumatic).
|

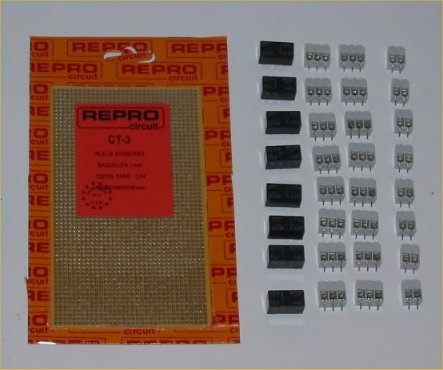

| Material
i preu |
|
Quant.
|
Descripció
|
Preu
|
Preu
x quant.
|
|
8
|
Relè micro DIP 24 V 2 circuits |
1,58€
|
12,64€
|
|
8
|
Regleta per soldadura circuit imprès 2 contactes |
0,16€
|
1,28€
|
|
16
|
Regleta
per soldadura circuit imprès 3 contactes |
0,24€
|
3,84€
|
|
1
|
Placa
circuit imprès 90x155mm foradada i sense connexions |
3,07€
|
3,07€
|
|
Total
|
20,83€
|
|
|
|
|
Necessitarem
també:
Soldador, estany per soldar i tisores per tallar la placa de circuit
imprès.
|
|
Procés
Tallarem la placa en 8 trossos seguin els forats ajudats per unes tisores
a ser possible d'electricista. És a dir una mica més fortes
que unes de tallar paper.
Posarem el relès al centre de la placa. La regleta de 2 contactes
a l'extrem de la bobina del relè ( la connexió està
impresa als relès). Les regretes de 3 contactes le posarem als
lateras del relè de forma que els contactes del relè estiguin
alineats amb les regletes. Soldarem els terminals del relè amb
les regletes.
Les regletes tenen els terminals una mica més grans que el forat
del circuit imprès però pressionat-les en cura entren
prou bé.
|
|
|
|
|
|
actualitzat
a desembre de 2002
|
