- Introducció: |
|
| |
|
|
| |
L'objectiu d'aquest sistema de representació
(projecció ortogonal sobre un pla) és la fidelitat a l'original; que les
mides i els angles no pateixin deformacions tal com passa a la
perspectiva.
Això és molt útil en la descripció gràfica de cossos que s'han de
reproduir a qualsevol escala: peces mecàniques, mobles, edificis, ... etc.
Els típics plànols de les cases són projeccions ortogonals.
Per a la correcta realització d'aquesta
modalitat de dibuix existeix una reglamentació internacional, un seguit de
normes convingudes (Normes D.I.N.) que regulen el gruix de les línies, les
acotacions, la mida de les fletxes, els nombres i fins i tot el tipus de
lletra en la retolació. |
|
| |
 |
|
|
|
|
| |
- Tècnica de representació: |
|
| |
|
|
| |
Per a tenir una visió de conjunt de l'objecte a
projectar, partim d'una representació tridimensional, normalment en
perspectiva caballera.

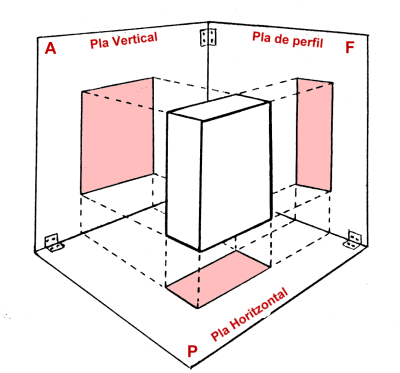

Per a poder representar les tres dimensions ens valem de tres plans
imaginaris que formen angles rectes entre si (triedre trirectangle).
Aquests plans s'anomenen per la seva posició: Pla Vertical, Pla
Horitzontal i Pla de Perfil.Imaginem-nos
un prisma qualsevol (una caixa de llumins) en l'espai, el qual està situat
a una distància arbitrària dels tres plans. Sobre ells projectem
perpendicularment tres "vistes": una sobre el Pla Verical, que és la vista
frontal o Alçat. Una altra sobre el Pla Horitzontal, que serà la vista des
de dalt o Planta. I sobre el pla de perfil la vista des d'un costat o
Perfil. |
|
| |
 |
|
| |

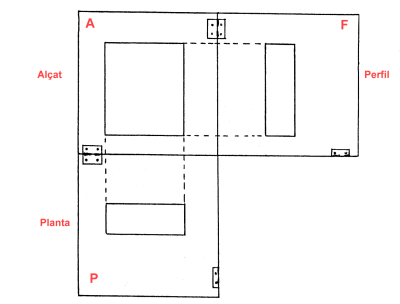

Després els plans s'abaten sobre unes frontisses
imaginàries fins quedar en una sola dimensió. Desapareix la figura i sols
en queden les projeccions. |
|
| |
|
|
| |
Ara tenim sobre un pla únic les tres vistes del
prisma en la seva forma i mida reals. |
|
| |
|
|
|
|
|
| |
- Exemple: |
|
| |
| |
|
 |
Fem la projecció d'un prisma
de base rectangular. Les mides són a la figura en perspectiva
caballera. La vista frontal de la
part més ampla serà l'Alçat, (A) un rectangle de 4x3.
La vista des de dalt serà la Planta,
(P) un rectangle de 3x2.
La vista frontal de la part més estreta
serà el Perfil, (F) un rectangle de 4x2. |
|
|
| |
|
|
| |

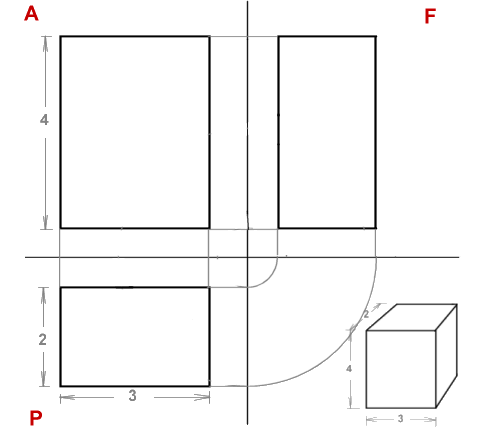

El resultat de la projecció serà el següent: |
|
| |
 |
|
| |
|
|
|
|
|
| |
- Exercicis: |
|
| |
|
|
| |

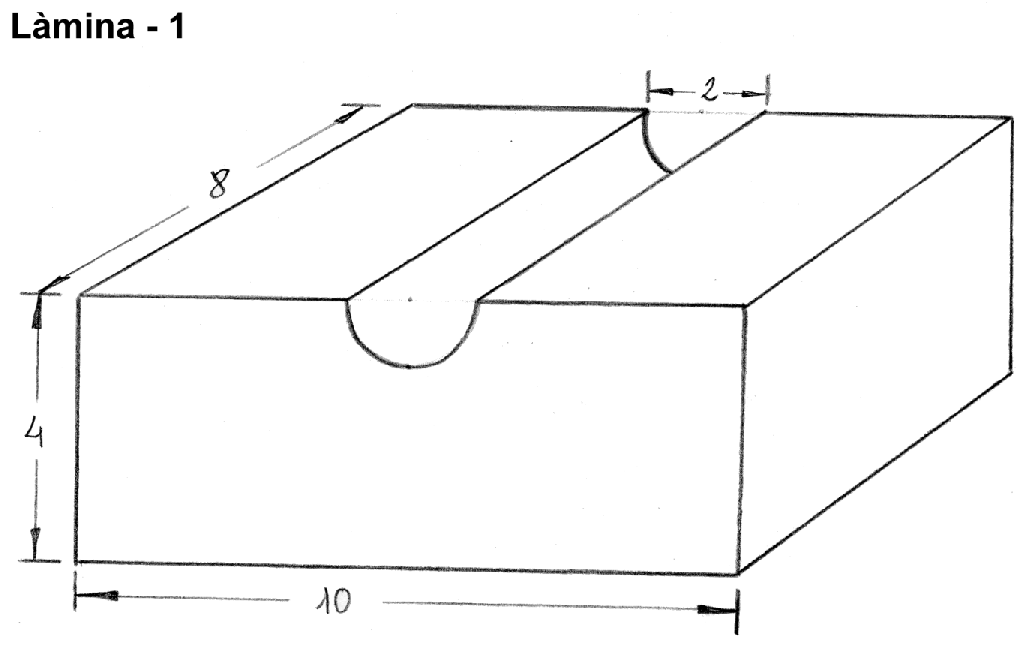

| Làmina
- 1 |

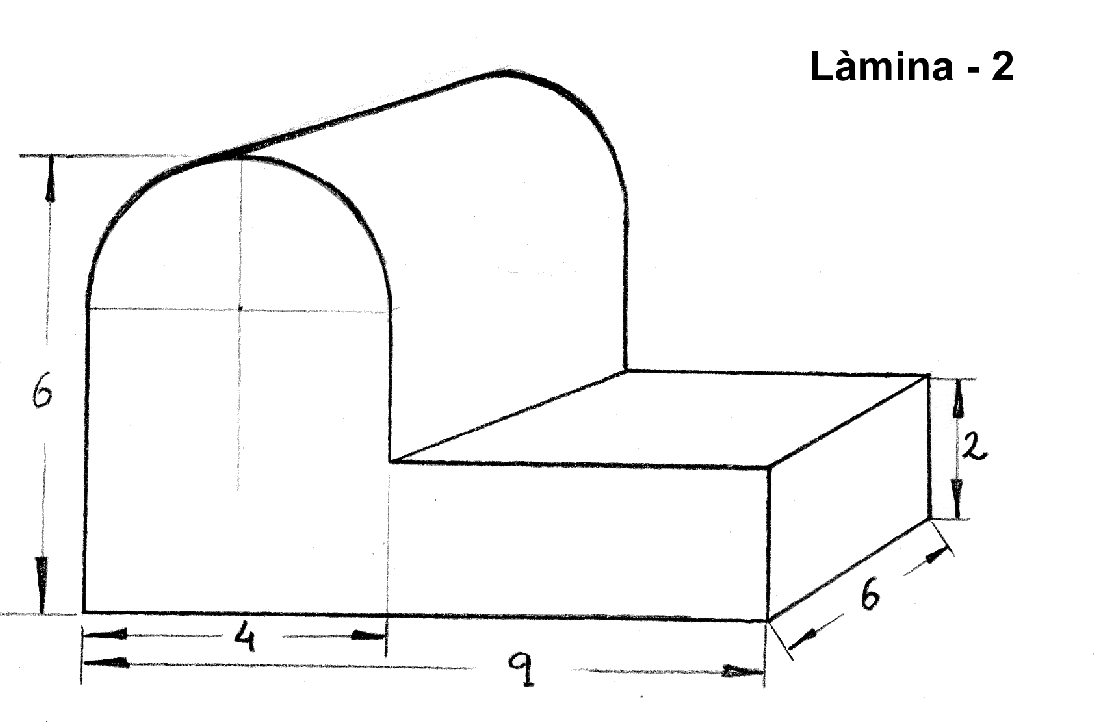

Làmina
- 2 |

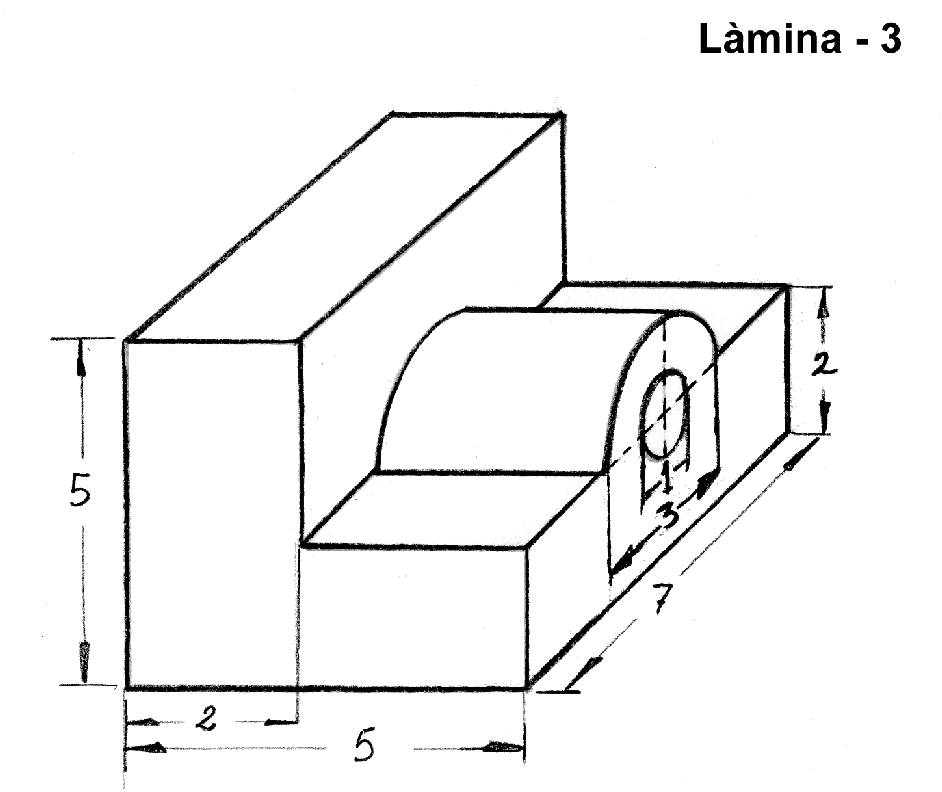

Làmina
- 3 |
 |
 |
 |

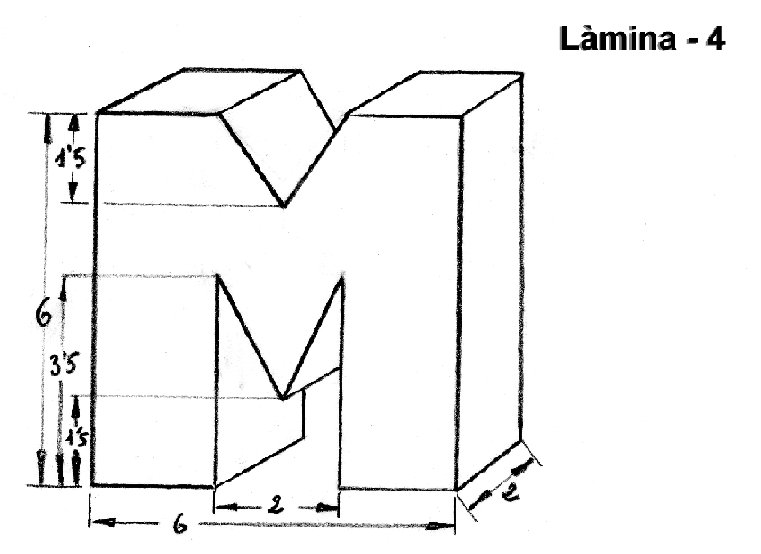

| Làmina
- 4 |

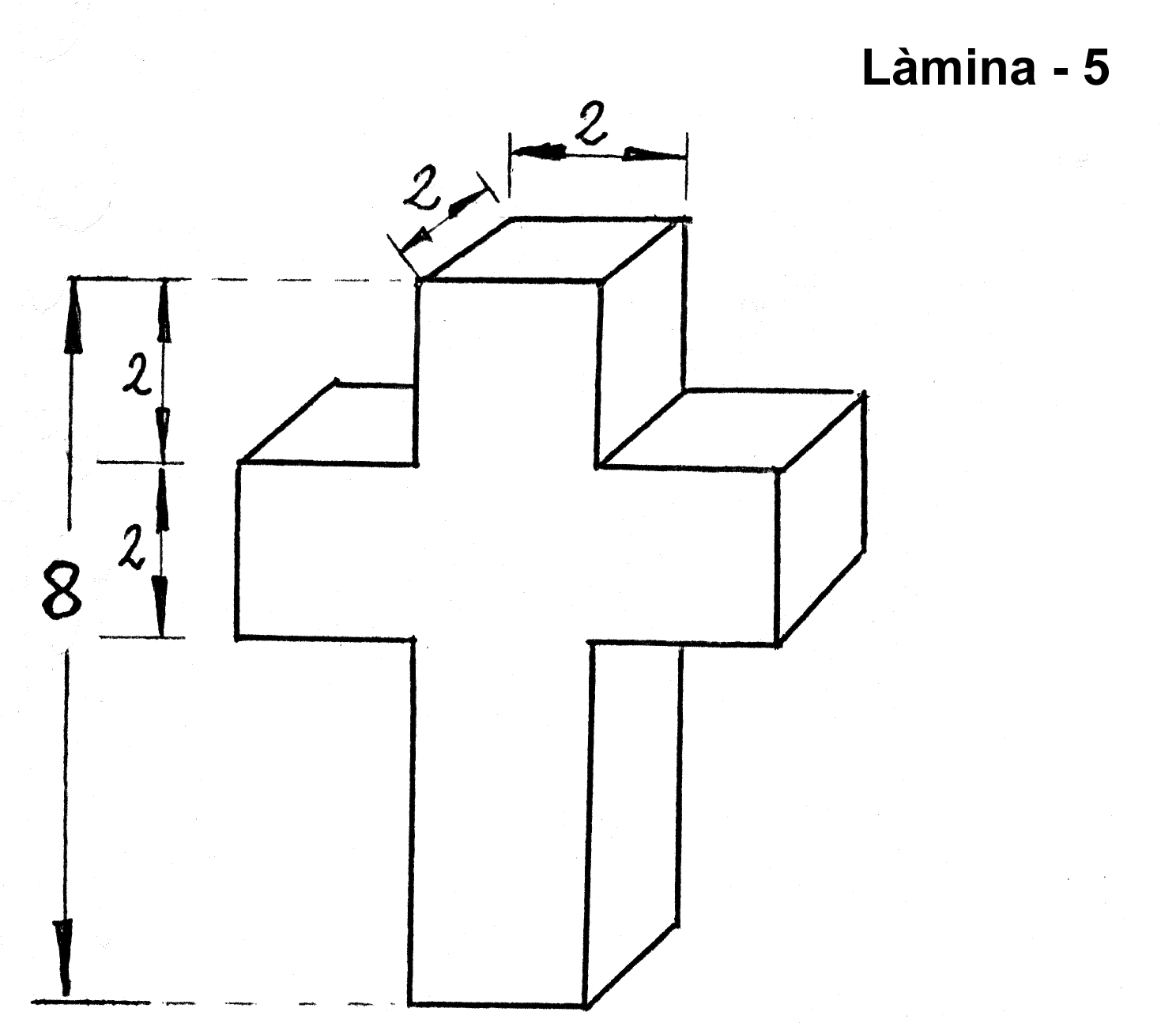

Làmina
- 5 |

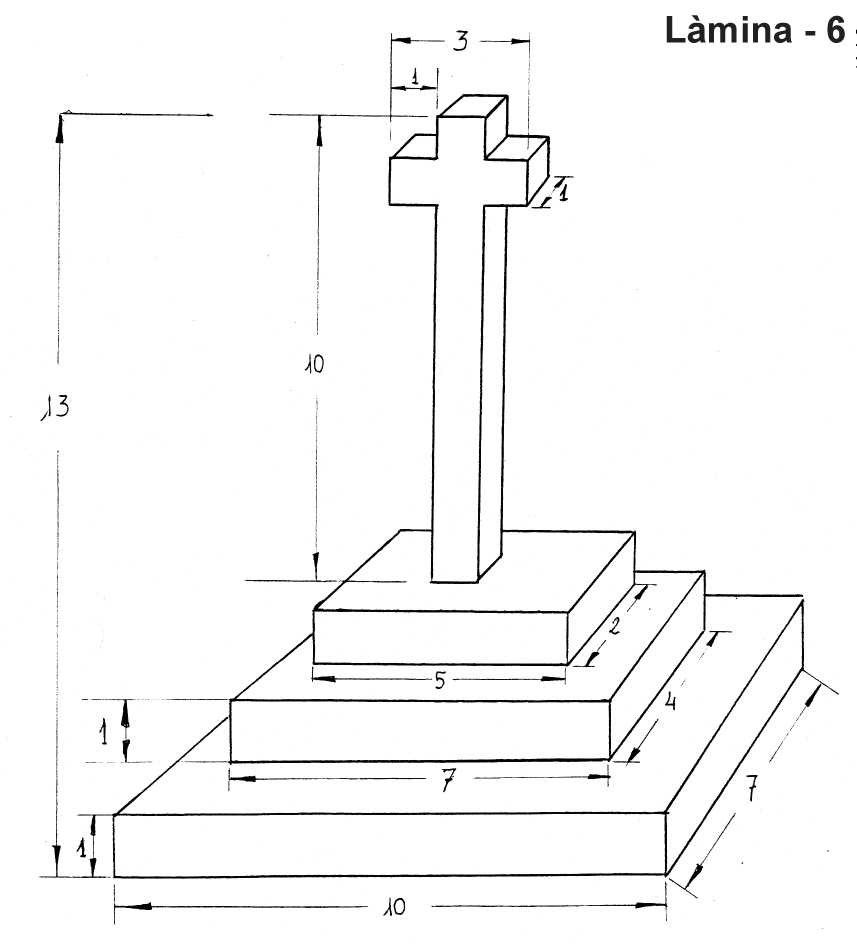

Làmina
- 6 |
 |
 |
 |
|
|
| |
|
|
|
|
|
| |
- Solucions: |
|
| |
|
|
| |
| Làmina - 1 |
Làmina - 2 |
Làmina - 3 |
| Làmina - 4 |
Làmina - 5 |
Làmina - 6 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
|
