Hola a tothom
La primera tasca que us proposo va adreçada
a millorar els vostres coneixements de formulació orgànica.
Per aconseguir-ho utilitzarem un programa de dibuix de molècules:
ISIS Draw
Isis/Draw - Programa gratuït molt
emprat, de l'empresea MDL (Molecular Design Limited), EEUU. Disponible
en versions per a Mac i PC. El programa el trobareu instal-lat a
l'aula de ciències o bé us el podeu baixar.
Dibuix
de fórmules per ordinador
(el programa ISIS Draw) |
 |

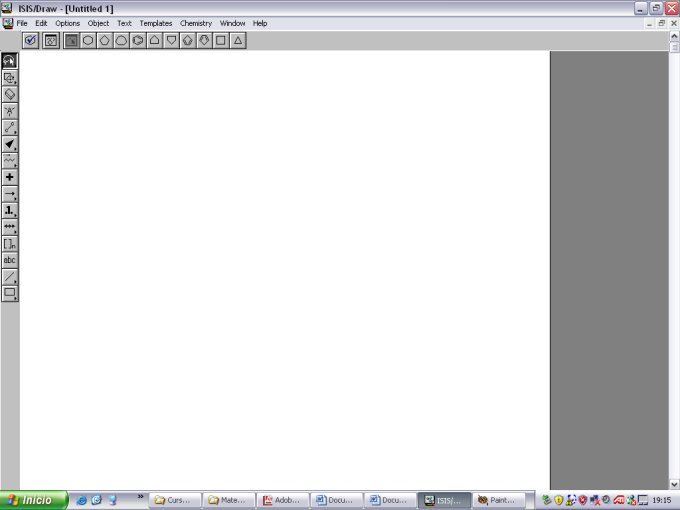

Primer instal•larem
el programa i I observarem la pantalla principal que conte
en vertical la barra d’eines i en horitzontal, sota
la barra de menús, la barra de plantilles.
1.- Per dibuixar
molècules
L’estructura bàsica la podem crear utilitzant
les plantilles i afegint els àtoms necessaris. Els
punt d’unió representen àtoms de carboni.
Utilitzarem les plantilles de
la barra de menu o ble les que tenim predeterminaes en la
barra de plantilles per dibuixar la estructura bàsica,
que col.locarem en elpunt que desitgem del document
|

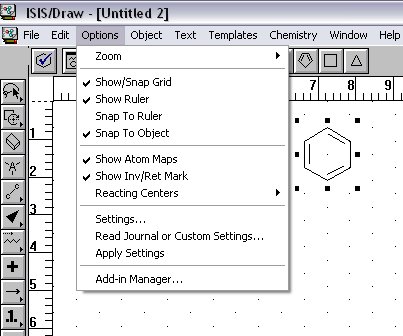

| És interessant tenir
a la vista les regles (Options Show Ruler) i activada
una de les opcions Show/Snap Grid o bé Snap to
Ruler
La primera molècula
Comenceu dibuixant algunes estructures com un benzè
o un ciclohexà i algunes estructures especifiques
com les del aminoàcids que localitzareu a través
del menú plantilles (Templates) de la barra de
menús.
Recordeu que des del menú
Edit podeu desfer les últimes accions: Undo
|
 |
|
| L’àcid
benzoic
Dins de Template escolliu Aromatics i un benzè o bé
directament de la barra de plantilles i poseu-lo a l’àrea
de treball. Un altre cop en el menú plantilles podreu
escollir el grup carbonil i afegir-lo al benzè. I finalment
començaren a utilitzar la barra d’eines, lateral.
|
 |
Afegir l’àtom
de hidrogen:
Crear un enllaç sobre l’oxigen: eina Enllaç
Insertar un àtom d’hidrogen sobre l’enllaç
crear: eina Àtoms
Ja tens la molècula completa.
L’eina Esborrar ens serveix per suprimir o esborrar
els elements una a un. Fins i tot si has crear un cicle
amb una plantilla l’esborra els enllaços
del cicle un a un, en funció del que seleccionis.
L’eina Seleccionar
ens permet seleccionar un punt i arrastrar els enllaços
i elements, desviant-los. Si volem seleccionar tona
la molècula es pot fer encerclant-la amb el ratolí
mentre el mantens pressionat. Després et col•loques
sobre de la selecció, i quan et surti una ma
la podràs moure d’un lloc a un altre.
|
|
| Juga amb les eines
Enllaç i Àtoms, creant cadenes.
Alguna de les eines tenen diverses opcions, que pots veure
i seleccionar clicant sobre l’eina i arrastrant el ratolí
cap a de dreta. Així l’eina Enllaços et
permet crear, simples, doble i triples enllaços.
Sota l’eina Enllaços tenim una mena de triangle
que correspon a l’eina Enllaços 3D, que també
ens ofereix diverses opcions.
Dibuixa dos compostos que siguin isòmers òptics.
Observa i assaja les opcions de cada una de les eines de
la barra lateral
Intenta dibuixar diverses cadenes carbonades, amb substituent
i utilitzant l’eina Cadena.
|
 |
Dibuixa aquesta molècula
i explica les diverses eines que has utilitzat.
Una vegada dibuixada selecciona-la
i escull en el menú Options Clean molecule. Observa
i justifica que passa.
|
|
| Des del menú
Chemistry podeu escollir Run Chem Inspector que ens valora la
correcció de la molècula que hem formulat. |
|
