En aquesta pràctica veurem com fer una diagrama de dispersió o núvol de
punts. Farem servir el fitxer que ja coneixeu Flors de lliris
on hi ha les longituds i amplades dels pètols i sèpols de 150 flors de lliris.

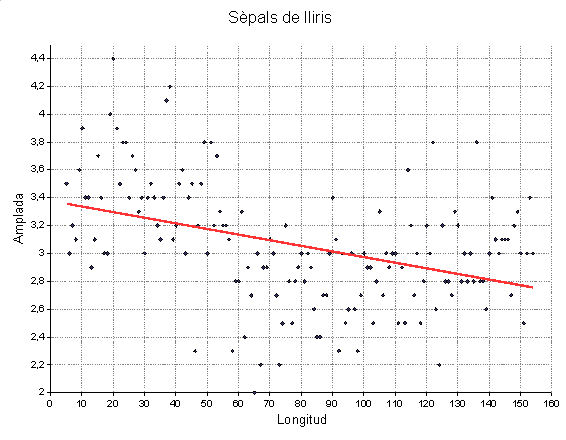

Ja us donem
realitzat el diagrama de dispersió entre la longitud i lamplada dels sèpals
daquestes flors.
![](Practica5_archivos/image002.gif)
Vosaltres heu
de realitzar un diagrama semblant però amb longitud i lamplada dels pètals. Heu de
crear el gràfic i canviar el seu aspecte per aconseguir-ne un com el del gràfic
anterior. Fes els següents passos:
1r.
Selecciona les dues columnes corresponents.
2n.
Tria el tipus de gràfic (Insereix / Diagrama). El tipus és el que el programa
anomena Diagrama XY (dispersió). Marca (si no ho està) Dades en columnes.
Prem Següent.
La variant
del diagrama ja està bé la primera; torna a prémer Següent.
3r.
Escriu els títols: El del diagrama (Pètals de lliris); el de leix de les X
(longitud) i el de leix de les Y (amplada). Desmarca la casella Mostra llegenda. Prem
Finalitza.
4t.
Canvia la grandària del gràfic, fent-lo més gran de tal manera que ocupi la major part
de la pantalla. Traslladal a un lloc del full de càlcul que no tapi res més.
5t.
Modifica el color del fons del gràfic: treu el color gris i deixal en color blanc
(sense color). Clicant vàries vegades sobre el gràfic selecciona Diagrama i ves
a: Format / Propietats de lobjecte / Pla lateral del diagrama / Àrea / Omple
6è.
Canvia la grandària del les lletres dels títols i dels números dels eixos. El títol
del gràfic, ha tenir mida 20. Els títols dels eixos, 16 punts. Els números dels eixos,
12 punts.
7è.
Canvia lescala del leix vertical. Format / Propietats de lobjecte /
Eixos Y / Escala / Interval principal. Posa un valor de 0,4.
9è.
Canvia laspecte de les rectes horitzontals de la quadrícula, clicant sobre una
daquestes rectes: Format / Propietats de lobjecte /Graella / Línea. Canvia
les següents característiques: Estil: traços molt fins. Color: Gris. Fes
el mateix amb les rectes verticals.
10è.
Canvia laspecte dels punts. Selecciona tot el núvol de punts clicant sobre un
dells. Ves a Format / Propietats de lobjecte / Línea / Icona / Selecciona
i escull un símbol que pugui quedar bé. Si vols pots deixar el mateix, però la mida ha
de ser més petita, de 0,15 cm.
Només falta
dibuixar la recta de regressió, que també la calcula i la dibuixa de forma automàtica
el mateix programa OpenOffice Calc.
Per dibuixar
aquesta recta has de seleccionar, igual que en lúltim 10è punt, tot el núvol de
punts clicant sobre un punt. Ves a Format / Propietats de lobjecte / Estadística.
Has dactivar lopció Línies de tendència / regressió lineal.
Ara que ja
saps con es fa, intenta dibuixar tu el diagrama que hi ha principi daquesta
pràctica corresponent a la longitud i lamplada dels sèpals.
![](Practica1_files/text.png) |
Obre, novament, el document de text InformePractiquesNomTeu.odt
i fes linforme daquesta pràctica: poses els títols, copies els gràfics i
fas lexplicació comentant els dos diagrames i en particular les seves diferències.
Desa tot el teu treball (full de càlcul, dibuix, document). |
|
