Electronics WorkBench
Descripció
El programa que nosaltres utilitzarem
és de tipus didàctic. No té moltes de les característiques
dels programes professionals però és perfectament
vàlid per al tipus de circuits amb què treballarem
i és d'un ús molt fàcil. El programa s'anomena
Electronics WorkBench del fabricant Interactive Image Technologies
Ltd. Nosaltres disposem de la versió 4, encara que n'hi ha
de més actuals i completes. També és disponible
en versions de demostració limitades que es poden descarregar
de la web del fabricant
o podem trobar en llibres d'electrònica, entre ells varis
de l'editorial ITP Paraninfo.
Parts principals

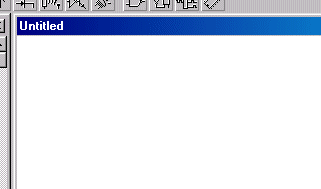

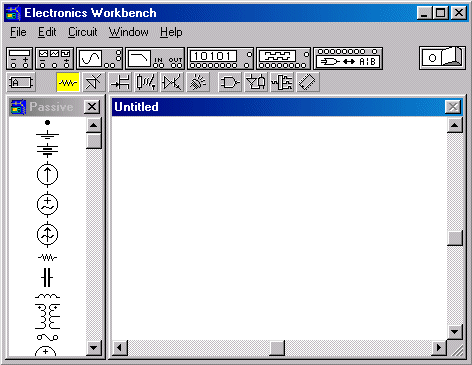

La part principal de la finestra del
EWB l'ocupa l'esquema del circuit que estem simulant. En la imatge
de sota encara no l'hem desat i per això el seu nom és
"Untitled".
A la part esquerra trobem un "calaix"
obert amb símbols de components que podem arrossegar a
dins de la finestra del circuit per tal d'anar construint el que
nosaltres volem.
![](../gifs/simulacio/calaix_obert.gif)
A la part de dalt, sota els menús,
trobem un conjunt d'instruments de laboratori que també
podem arrossegar dins el nostre circuit i connectar-los a ell
per tal de provar o mesurar el seu funcionament. Una vegada dins
els circuit haurem d'engrandir-los fent doble clic a sobre.
![](../gifs/simulacio/instruments.gif)
Sota els instruments, i a sobre del
circuit, veiem un conjunt de "calaixos" on trobarem
tots els components necessaris per muntar qualsevol circuit. En
la imatge n'hi ha un ressaltat en groc, que és el que es
troba obert a sota, al costat del circuit. Només hem de
clicar sobre un altre per obrir-lo.
![](../gifs/simulacio/calaixos.gif)
Quan ja tenim el circuit muntat només
haurem d'activar-lo (la seva simulació) i veure si funciona
correctament amb les mesures o indicacions que apareixeran.
![](../gifs/simulacio/interruptor_simu.gif)
|
