Els circuits reals
Els components
Els nostres
circuits digitals estaran composats de portes, connexions, indicadors,
etc. Tot això ho podem comprar en botigues especialitzades
en components electrònics a un preu bastant assequible.
A part dels circuits
integrats que contenen els circuits lògics
i seqüencials, voldrem veure d'alguna manera el funcionament
o els efectes del nostre circuit. Per a això necessitarem

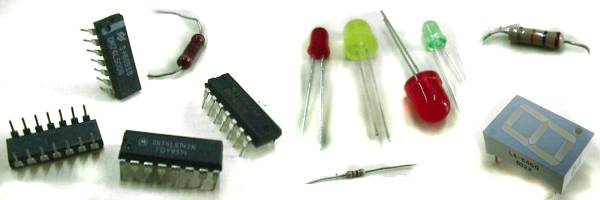

resistències, LEDs, visualitzadors, etc. A sota podeu veure
alguns d'aquests components.
Instruments i aparells necessaris

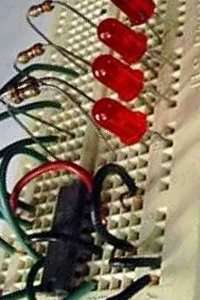

La placa de connexions de prova
Per a muntar
i desmuntar circuits amb integrats digitals el millor són
unes plaques de prova on es "punxen" els components i queden connectats
amb els altres seguint unes certes pautes, com veureu en el primer

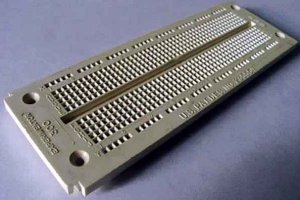

muntatge. A la figura de sota en podem veure una.
Si ens calen connexions afegides posem
ponts de fil conductor. Una vegada muntat el circuit amb els components
desitajats i comprovat el seu funcionament només cal treure
els components amb una certa delicadesa i estan com nous per al
següent circuit.
La font d'alimentació
La font d'alimentació
és un dels altres aparells que necessitarem per fer funcionar
els circuits digitals sense haver de dependre de piles. Si són
de tensió ajustable posarem la tensió de sortida a
5V, suposant que treballem amb circuits integrats TTL (els més
senzills i robustos). Si tenim una font d'alimentació senzilla
de tensió fixa podem treballar per exemple amb 6V sense problemes,
dons el màxim admissible pels fabricants de circuits integrats
són 7V. Així també en cas d'emergència
es poden utilitzar piles de petaca que proporcionen 4,5V, encara
que aviat les haurem gastat doncs el consum de corrent d'aquests
circuits és relativament elevat. A la imatge de sota podem
veure doncs dues opcions.
Els cables i peladors
Com hem dit abans
amb les connexions de la placa no en tindrem prou. Per fer les que
falten utilitzarem cable unifilar, el típic "cable de telèfons"
del qual farem trossos de molts color diferent si és possible
i que haurem de pelar els seus extrems per punxir-los en nous forats
de la placa. A sota veiem algunes eines que podem utilitzar.
El polímetre
Quan les coses
no funcionen o no ho fan com esperem voldrem esbrinat si en certs
punts del circuit en funcionament hi han les tensions ( o passen
els corrents) que pertoca o si una connexió és prou
bona. Això ho farem amb el voltímetre, amperímetre
o òhmetre que tenim en el polímetre, com per exemple
el de la fotografia de sota amb les seves puntes de prova vermella
i negra.
Relació
de muntatges
Pràctica 1
En construcció
Pràctica 2
En construcció...
|
